Кабель КГ

Кабель КГ – технические характеристики с классификацией

Силовой кабель КГ имеет достаточно широкий диапазон применения. Чаще всего его используют, как сварочный кабель, и в электрической разводке. Поэтому рассчитан он на напряжение и в 380 вольт, и в 660. На рынке этот силовой кабель представлен в виде одно-, двух-, трех-, и четырех жильного провода. Обычно четырех жильный – это три фазы и один заземляющий контур. При этом заземляющая жила в диаметре меньше фазных. Итак, давайте рассмотрим силовой кабель КГ – технические характеристики, из каких материалов изготавливается и рекомендации специалистов.

Четырехжильный силовой кабель КГ
Четырехжильный силовой кабель КГ

Конструкция кабеля

Маркировка КГ расшифровывается как «кабель гибкий». Поэтому само название уже говорит о том, что в составе этого изделия присутствует резина. По сути, это резиновая оболочка, выполняющая роль изоляции. При этом может быть использована резина РТИ-1 из турального каучука или РТИ-2 из бутадиенового каучука.

Между оболочкой каждой жилы и резиновой изоляцией прокладывается специальная пленка из полиетилентерфтала, которая защищает все изделие от слипания двух материалов. А это обязательно произойдет при ее отсутствии, потому что кабель во время эксплуатации будет нагреваться. Кстати, некоторые производители заменяют защитную пленку тальком или специальным порошком.

Сами жилы также находятся в резиновой оболочке. Правда, здесь используется другой ее вид. Это РШТ-2 или РШТ-2ХЛ. Это важная классификация, которая определяет, в каком климатическом регионе кабель КГ будет использован. Первый вариант рекомендуется применять в регионах с умеренным климатом, второй в холодных районах. Добавим, что в основе резины лежит изопрен. Иногда производители добавляют в оплетку пряжу. Если кабель Кг будет использован в климатическом поясе с тропическими условиями, то рекомендуется выбирать изделие, в который добавлен антисептик.

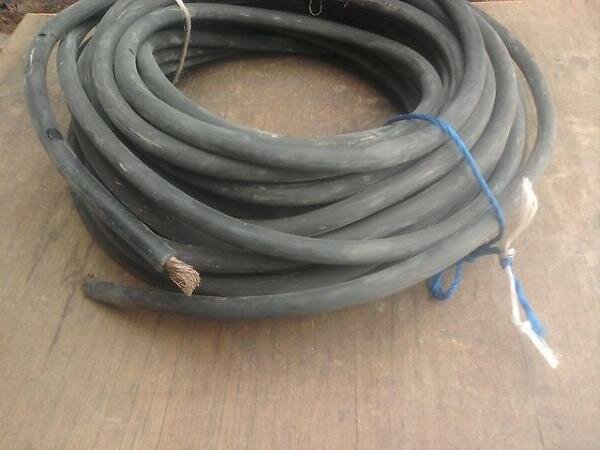

Сварочный кабель КГ
Сварочный кабель КГ

Сама жила – это провод, скрученный из медных проволочек. Медь луженая. Проволочки обладают пятым классом изгибаемости, то есть, достаточно высокий класс, который гарантирует большое количество сгибов. Некоторые производители гарантируют, что их изделие можно сгибать и разгибать до 30000 раз.

Внимание! Если КГ кабель используется в качестве сварочного, то рекомендуется его держать в прямолинейном состоянии. Это позволит снизить нагрев провода, то есть, его индуктивность.

Маркировка

Производители используют два вида маркировки жил: цифровую и цветовую. В первом случае используются числа от единицы и выше, при этом контур заземления обозначается нулем. В цветовой маркировке применяются три основных цвета: коричневый, голубой и черный. Жила заземления – желто-зеленная.

Конструкция

Достоинства

Основными преимуществами кабеля этой марки являются:

  • Его можно использовать при влажности в 100%, и неважно это влажное помещение или улица.
  • Высочайшая гибкость.
  • Рекомендуется использовать в установках с повышенной вибрацией.

Правда, есть и некоторые ограничения. К примеру, для подсоединения сварочных аппаратов, передвижных или переносных инструментов необходимо учитывать технические характеристики потребителей.

  • Во-первых, их напряжение не должно превышать 660 вольт.
  • Во-вторых, если используется сеть переменного тока, то частота колебания не должна превышать 400 Гц.
  • В-третьих, потребляемая мощность по силе тока не должна быть больше 630 ампер.

Добавим, что при подключении к сети постоянного тока, его напряжение не должно превышать 1000 вольт. Если все эти показатели будут учитываться при эксплуатации кабеля КГ, то прослужит он гарантировано четыре года.

Основные технические и эксплуатационные характеристики кабеля марки КГ
Основные технические и эксплуатационные характеристики кабеля марки КГ

Размерные показатели

Вся кабельная продукция делиться по количеству жил в изделии. Выше уже упоминалось, что и кабель КГ (с любыми техническими характеристиками)  этой классификации подвержен. Но есть один размерный показатель, который определяет мощность, выдерживаемую этим кабелем. Это сечение (площадь) жилы.

  • В одножильном кабеле сечение варьируется от 2,5 до 50 мм². Есть определенная шкала стандартных значений.
  • В двух- и трехжильном от 1,0 до 150 мм².
  • В четырехжильном от 1,0 до 95 мм².
  • В пятижильном кабеле от 1,0 до 25 мм².

Как уже было сказано выше, заземляющая жила всегда на один порядок меньше, чем фазная. К примеру, КГ 3×6+1×4. То есть, расшифровка здесь такая – три фазных жилы имеют сечение 6 мм², заземляющая 4 мм².

Внимание! В кабелях с сечением жил 1,0 и 1,5 заземляющая жила имеет точно такое же сечение, как и фазная.

Температурные показатели

Это один из важных параметров, который влияет на срок эксплуатации самого кабеля. В своей массе кабели КГ могут эксплуатироваться в температурном диапазон от минус 40С до плюс 50С. Но есть специальная аббревиатура, которая помогает определиться, в каком климатическом регионе какой кабель лучше использовать.

  • Если условия эксплуатации минусовые, то ищите в маркировке провода буквы «ХЛ».
  • Если условия службы тропические, то ищите букву «Т».
  • Если изоляция сделана из негорючих материалов, то марка будет обозначаться, как кабель КГн.

Что касается сопротивления, то здесь учитываются: длина провода, равная 1 км, температура окружающей среды — +20С, мощность пропускаемого тока 2,5 кВт с частотой колебания 50 Гц. И при всем при этом сопротивление должно составить 50 мОм. При тестировании одножильного проводникового материала, его необходимо обязательно погрузить в воду. Если все эти параметры сходятся, то максимальная температура нагрева будет составлять +75С. Если происходит повышение температуры, то что-то в кабеле не так: или произошел излом жил, или прохудилась изоляция.

КГ

И еще одно немаловажное дополнение – это длина изделия в зависимости от его сечения.

  • Кабель КГ сечением 1-35 мм² выпускается длиною до 150 м.
  • Сечение 35-120 мм² — длина до 125 м.
  • Сечение 150 мм² — длина кабеля 100 м.

Модификации

В группе кабеля КГ есть несколько моделей. К примеру, с КГВВ. В его конструкции используется нерезиновая, а полимерная изоляция, в частности, поливинилхлорид. Поэтому КГВВ имеет большой срок эксплуатации – до 25 лет. Обычно им соединяют большие агрегаты и механизмы, работающие от переменного или постоянного тока. К примеру, С помощью КГВВ подключают экскаваторы в карьерах, подъемные краны и другие передвижные механизмы.

Оболочка из поливинилхлорида обеспечивает достаточно широкий диапазон температурных условий: от минус 50С до плюс 50С. Поэтому кабель КГВВ неограничен каким-то климатическими условиями.



Что касается сетей напряжения, то кабель КГВВ может работать на переменном тока с частотой колебания 60 Гц и напряжением 0,66-1,0 кВт. В сети постоянного тока с напряжением 1,0-1,5 кВт. И еще один немаловажный момент – если КГВВ прокладывается в одну линию без дополнительных шлейфов, то он практически не горюч.

КГВВ

Следующая модификации – РКГМ. Расшифровывается это так:

  • Р – резина.
  • К – кремнийорганическая изоляция.
  • Г – голый.
  • М – медный.

Чисто конструктивно провод РКГМ состоит из жил (медные проволочки), кремнийорганическая резина в качестве изоляции, стеклонить – это оплетка, пропитка из кремнийорганического лака.

Теперь остальные технические характеристики РКГМ:

  • Сечение от 0,75 до 120 мм².
  • Радиус изгиба не меньше двух диаметров.
  • Может эксплуатироваться РКГМ в диапазоне температур от минус 60С до плюс 180С.
  • Высокая влагостойкость – 100% при температуре +35С.
  • Работает от сети переменного тока напряжением 660 Вт при частоте колебания 40 Гц.

РКГМ

Обычно кабель РКГМ используется в любых сетях для подключения любых механизмов и приборов. Его можно прокладывать по воздуху, потому что кабель РКГМ устойчив и к атмосферным осадкам, и к солнечной радиации, и к ветровым (ударным) нагрузкам. Единственное требование – это отсутствие контакта с агрессивными химическими веществами и маслами. Так что при соединении РКГМ с оборудование, придется предварительно обследовать его на отсутствие масляных пятен. В противном случае придется утечку масел устранить и провести чистку поверхностей приборов. Как и все силовые кабели, РКГМ должен точно подбираться под действующую нагрузку.
