Как работает прибор для поиска скрытой проводки

прибор для поиска скрытой проводки Электропроводка

Все мужчины по своей натуре мастера. Во всяком случае, забить своими руками гвоздь в стену для них не проблема. Но у каждого такого мастера в процессе забивания возникала мысль, а не попаду ли я в электропроводку, не нарушу ли я ее. На самом деле вопрос правомочный, кстати, он в полной мере касается и металлической арматуры, которая является неотъемлемой частью большинства железобетонных конструкций, предназначенных для сооружения зданий. Чтобы этого избежать, давно электриками используются специальные приспособления, которые так и называются – прибор для поиска скрытой электропроводки.

Прибор для поиска проводки

Данного типа приборов на рынке большое количество, здесь и отечественные образцы, и зарубежные. Каждый электрик в процессе использования выбирает определенную модель, которой пользуется много лет. Поэтому в этой статье разберем некоторые образцы, расскажем об их достоинствах и недостатках.

Немного теории

Итак, каким образом работает искатель скрытой проводки? Всем нам известно, что провода, находящиеся под напряжением, создают вокруг себя магнитное поле. Так вот это устройство улавливает магнитное поле провода. Сигнал, исходящий от электропроводки, достаточно слабый, поэтому в прибор установлен усилитель.

Чисто визуально обнаружение кабеля или проводов прибор для поиска скрытой проводки может показывать по-разному. Все зависит от марки и модели. К примеру, это может обычный светодиод, который будет мигать, это может быть цифровое табло или шкала со стрелкой. Соответственно и цена устройства будет разной. На рынке можно приобрести очень дешевые модели и очень дорогие. Для домашнего мастера, который будет искателем работать редко, нет смысла приобретать дорогой вариант. Для профессиональных электриков это первостепенная необходимости.

Необходимо отметить, что есть еще один тип индикаторов скрытой проводки, которые работают по принципу металлоискателя. Внутри прибору установлена катушка, на которую подается электрический ток. Катушка под действием тока образует магнитное поле. Так вот если в это поле попадает металл, прибор сразу начинает сигнализировать, потому что его поле начинает изменяться.

И еще один тип приборов для поиска скрытой проводки. В его конструкции вставлены и усилитель, и генератор. По сути, это симбиоз двух предыдущих моделей. Еще совсем недавно их использовали только в лабораториях, потому что эти устройства были дорогими. Сегодня производители предлагают бытовые аналоги по доступной цене.

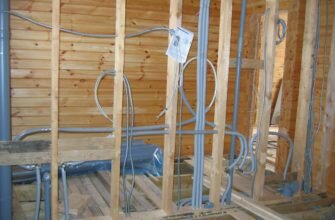

Читайте также:  Металлорукав для электропроводки в деревянном доме – виды и назначение

Модели и марки

Давайте рассмотрим несколько моделей, которые завоевали доверие электриков.

В первую очередь отметим отечественный искатель скрытой проводки марки Е121 «Дятел». Очень надежный аппарат, которым работать проще простого. Одним из важных его показателей является толщина штукатурки, под которой проложена электрическая проводка. Этот показатель равен 7 см. Именно под таким слоем аппарат легко определяет нахождение проводов и кабелей. Добавим, что есть у него один недостаток, данный прибор реагирует на все изменения магнитного поля. К примеру, при работе электрических варочных печей, нагревателей, микроволновок и так далее, аппарат начинает также сигнализировать. Поэтому специалисты рекомендуют использование сигнализатора скрытой проводки Е121 производить при выключенных бытовых приборах.

Искатель проводки

На отечественном рынке большое распространение получили китайские аналоги. Основной популярностью пользуются модели MS, то есть, металл-сенсор. Здесь несколько моделей.

  • MS 158М. Для профессионального электрика не самая подходящая модель. Все дело в том, что аппарат реагирует на все металлическое, будь то это провод, арматура, гвоздь или труба. Но если к нему привыкнуть, то можно по силе сигнала определять тип металлического предмета. Поэтому некоторые электрики используют их в работе.
  • MS 58М. Это более ранняя модель, которая является основой модели новой. В принципе, начинка устройств одинаковое, единственное отличие – презентабельный внешний вид (более современный) у MS 158М.
  • MS 48 и MS Это простейшие приборы индикаторного типа. Чтобы научиться их использовать, надо потратить много времени. Поэтому для начинающих электриков не самый лучший вариант. Кстати, необходимо отметить, что эти установки будут сигнализировать везде, если стена, которую вы обследуете, влажная или в помещении влажность повышенная. Но если научится с ним обращаться, то этот прибор для определения скрытой проводки достаточно точно показывает место расположения проводов под штукатуркой и даже определяет место их обрыва.

Универсальный поисковый прибор

Конечно, нельзя считать китайские аппараты поиска скрытой проводки профессиональными. К этой категории можно отнести приборы, в конструкции которых установлен генератор с определенной частотой. Его обычно подключают к одному из концов схемы. Так вот аппарат с частотой, как у генератора, реагирует на изменение частотных колебаний проходящего тока по проводу. Если тональность звукового сигнала устройства вдруг изменилось, то это гарантия, что именно в этом месте произошел обрыв электропроводки. Эта модель одна из самых дорогих, используется в основном в лабораториях передвижного типа.

Читайте также:  Как рассчитать сечение провода по нагрузке – формулы, таблицы и нюансы

Хотелось бы отметить и европейские приборы для обнаружения скрытой проводки. К примеру,  BOSCH DMF 10 zoom. Что можно сказать о нем? Красивый, отличный дизайн, компактный, работать своими руками с ним очень удобно, хорошая сборка, но вот что хотелось бы сказать. При такой высокой цене он выполняет все те же функции, что и китайская модель. Так что если смысл покупать дорогой немецкий вариант, если он не чем не лучше в плане конечного результат, китайского варианта. Для начинающих электриков и домашних мастеров рекомендуем бошовскую модель не приобретать. Лучше MS или Дятел.

Поиск проводки

Заключение по теме

Подведем итог всему вышесказанному. Мы постарались ответить на вопрос, как определить проводку стене под штукатуркой, а, точнее, какими приборами при этом необходимо пользоваться. Как видите, таких устройств на современном рынке много, выбрать есть из чего. Какой использовать, каждый решает сам. Но правильное применение всех вышеописанных аппаратов, пусть это будет самый простой китайский образец, даст возможность точно определить месторасположение электрической проводки в стене. Что облегчит и обезопасит работу, к примеру, по прибиванию того же гвоздя.
