Светодиодные лампы COB – будущее освещения

Светодиодные лампы COB Светодиодные лампы и оборудование

Основным направлением светотехники является внедрение светодиодов в светильники всех мастей и видов. Но необходимо отметить, что единого направления данного развития нет. Сегодня кроме известных LED светильников на рынок поступают и так называемые COB светильники, в основе которых лежат более мощные светодиоды. Светодиодные лампы COB (Chip-on-Board) – это по сути, все те же светодиодные источники света, с помощью которых все хотят сэкономить потребление электроэнергии. Но среди специалистов до сих пор бушуют споры, в которых стороны никак не договорятся, как правильно выбирать.

Считается, что в современной светотехники до 2009 года было всего лишь одно направление развития – это увеличение мощности свечения диодов. И тогда, и сегодня это направление называют Power LED (мощный светодиод). Ученым удалось добиться значительных результатов – на свет появились светодиоды мощностью до 10 Вт. Хотя востребованными так и остались 3-6 ваттные приборы.

Cob светодиодная лампа

В чем же суть концепции Power LED? В принципе, все достаточно просто – снизить стоимость источников света. Считалось, что увеличение мощности, а соответственно и яркости, позволит уменьшить количество светодиодов. Но на самом деле всего этого не произошло. Стоимость светильников Power LED так и не снизилась, да и светоотдача повысилась ненамного. Почему так произошло?

  • Причина первая – светодиод является и всегда был точечным источником света. Но для основных условий эксплуатации любого светильника необходим рассеивающий свет. Поэтому диодные лампы для дома обеспечивались специальными оптическими системами. Без них источник света излучал яркость большой мощности, к тому же поток был ослепляющий. Но тут есть еще два фактора: во-первых, сами оптические системы стоили дорого, во-вторых, через них сам светильник терял определенное количество яркости (до 35%).
  • Причина вторая – сборка светодиодных ламп на COB диодах включает в себя достаточно большой объем ручного труда. Так что и здесь расходы сильно влияли на себестоимость изделия.

Прорыв

С 2009 года появились SMD диоды, мощность которых составляет 0,01-0,2 ватта. Состоят светодиоды данного типа из 1-3 кристаллов, которые приклеивались к керамической квадратной основе размерами от 1,4 до 6 мм. И каждый точечный диод покрыт сверху люминофором. Самое главное, что соединение светодиодов с плато происходит методом пайки. А, значит, весь технологический процесс можно полностью автоматизировать, избежав дорогого ручного труда.

Читайте также:  Для чего необходимы взрывозащищенные светодиодные светильники
Устройство светодиодной лампы
Устройство светодиодной лампы

Но и это еще не все.

  • SMD диоды маломощные, для одного светильника приходится устанавливать их в большом количестве (до 700 штук). А это стопроцентный рассеивающий свет. То есть, нет необходимости использовать дорогие и сложные оптические системы. Оптимальный вариант – плафон из обычного стекла, у которого светопотери составляют всего лишь 8%.
  • Светодиоды располагаются на плато через определенные промежутки, которые в несколько раз превышают размеры самих кристаллов. Поэтому так хорошо видны сами диоды по отдельности, а не в общей массе. К тому же есть возможность увеличить оптимальное свечение в комнатах, где стоит компьютер. Можно просто установить светильники с молочными светодиодами.

Единственный минус SMD светильников – низкая их ремонтопригодность. Разобрать и перепаять сгоревший диод вручную практически невозможно. Так что лучше, если заменить полностью светильник новым. Обойдется это недорого.

Прорыв продолжается

Итак, возвращаемся к теме «диодная лампа COB». Никто не собирался отказываться от этих светодиодов, просто пришла необходимость видоизменить сам светильник, сделав его недорогим. Вариантов изменения конструкции было несколько, но оптимальным оказался один.

Конструкция cob светодиода

  • Во-первых, отказались от керамических подложек. То есть кристаллы стали устанавливать на плато напрямую.
  • Во-вторых, все кристаллы покрывались единым слоем люминофора. Поэтому светильник светится равномерно без видимых отдельных светящихся точек.

И вот тут COB матрицы стали выигрывать перед SMD матрицами. В схемах светодиодных ламп на 220 В помешалось до 70 кристаллов на один квадратный сантиметр. То есть, светильник становится в разы меньше, но его яркость не уступала другим моделям. В конце концов появилась возможность использовать в источниках света данного типа и отражатели, и рассеиватели, которые устанавливаются на традиционных лампах.

Процесс производства

COB матрицы изготавливаются в несколько автоматизированных этапов.

  • На подложку наносится клеевой состав, который обеспечит высокие адгезионные качестве.
  • Монтаж кристаллов.
  • Затвердение клея.
  • Чистка матрицы плазменной технологией.
  • Пайка кристаллов с плато.
  • Нанесение люминофора.

Внимание! В данной технологии люминофор смешивается с силиконом. Последний обеспечивает полную герметичность световой конструкции.

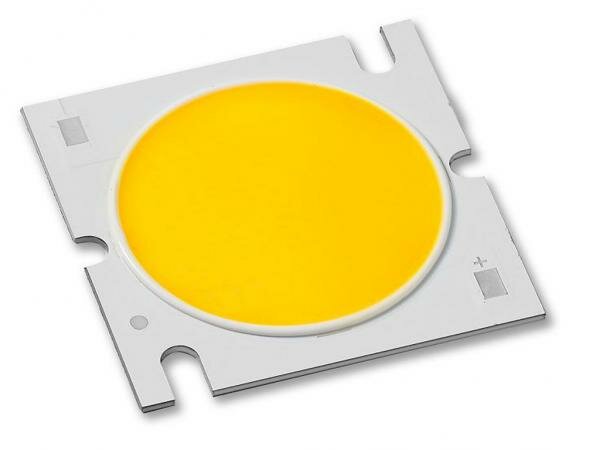

Cob светодиод
Cob светодиод

Самая сложная технологическая операция, которую до недавнего времени невозможно было реализовать, это нанесение тонкого адгезионного слоя. Все дело в том, что слой клея должен быть определенной толщины. Если он будет тонким, то кристаллы в процессе эксплуатации начнут отклеиваться. Если будет слишком толстым, то уменьшится тепловая отдача кристаллов на подложку. Эту проблему решили китайцы, которые предложили использовать метод магнетронного напыления. Поэтому новые матрицы теперь носят название MCOB, то есть Multi Chip-on-Board, что в переводе означает «многочисленные кристаллы на плате». Правда, от этого устройство светодиодной лампы не изменилось. Именно эта технология позволяет в настоящее время производить светодиодные лампы больших мощностей.

Читайте также:  Светодиодная лампа SMD 5050 Кукуруза – достоинства и недостатки

Параметры и характеристики

Итак, технические характеристики. Современные COB светильники могут достигать мощности 100 Вт. При этом яркость свечения достигает до 150 Лм/Вт, что является даже очень приличным показателем.

Размеры матрицы (она может быть квадратной или круглой) от 1 до 3 см. Это для внутреннего применения. Для уличных светодиодных ламп используются диоды с размером матрицы 3×12 см. Срок службы светодиодных ламп с COB диодами составляет 300000 часов, более мощные аналоги служат до 500000 часов.

Некоторые специалисты, учитывая небольшой срок службы, говорят о низкой способности данного вида светильников. Но тут есть один нюанс. Проверка срока эксплуатации ламп проводилась в экстремальных условиях. После чего математическими исчислениями подвели итог, что они в непрерывном режиме проработают 6 лет. А за это время, наверняка, появятся новые осветительные приборы, более экономичные, надежные и яркие.

Внимание! Практически все производители дают гарантийный срок эксплуатации 200000 часов, в течение которого они готовы провести ремонт.

Как светит cob светодиоды

В принципе, технические характеристики говорят о том, что светодиодные лампы на сегодняшний день это самый экономичный вариант системы освещения в доме. Конечно, он и самый дорогой в плане первого взноса (цена). Но стоит на них обратить внимание, если перед потребителем стоит проблемы экономии.

Заключение по теме

Для многих, наверное, уже не секрет, что многие европейские страны хотят отказаться от электроэнергии, которая выработана на расщеплении урана. Атомные электростанции ненадежны. К примеру, Швейцария до 2036 года закроет все АЭС, хотя на них ложиться до 41% выработки электроэнергии. Поэтому европейцы большие деньги вкладывают в разработку новых энергоемких технологий, где светодиодное освещение находится в приоритете.

И последнее по данной теме. Многие потребители задаются вопросом, какие светодиодные лампы все-таки лучше, как правильно выбрать? Если вы прочитали статью, тогда должны понять, что в этом вопросе нет смысла.
