Термостат – рабочий элемент холодильника, контролирующий температуру, установившуюся в камерах. По своей сути, терморегулятор является реле – устройством, замыкающим и размыкающим электрической цепи при изменении силы тока. На одном из концов термостата находится герметично запаянная трубка с рабочим веществом – хладагентом (обычно, фреоном). На другом – электрические контакты, с их помощью происходит подключение к компрессору и управление его работой. Включение и выключение компрессора зависит от температуры, установившейся внутри холодильника.

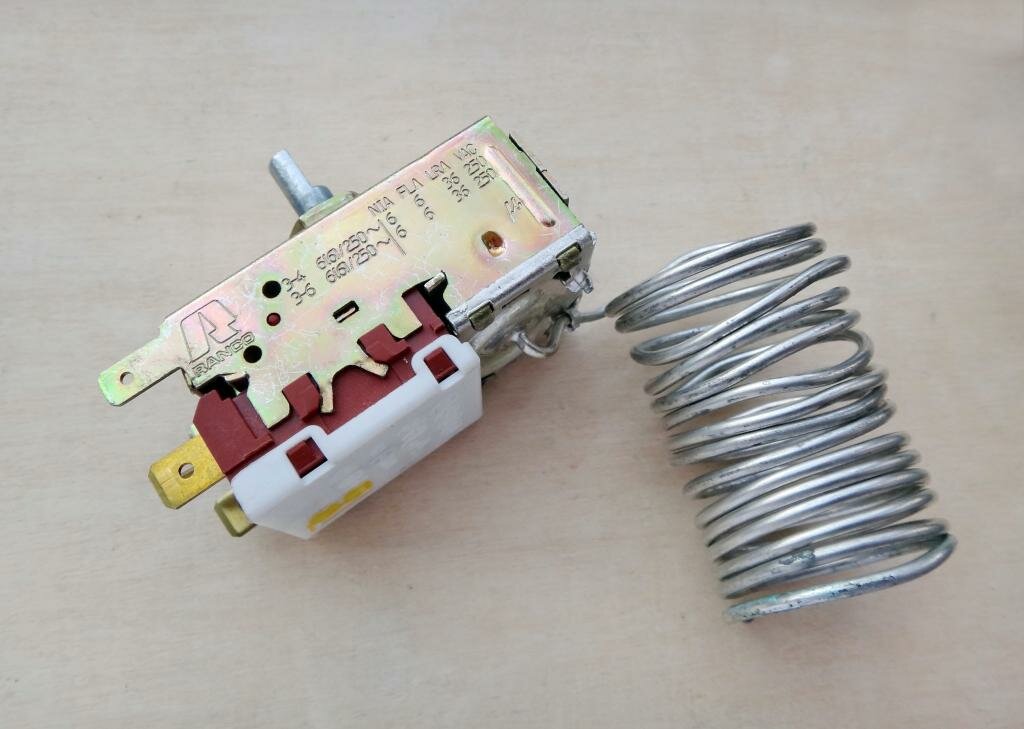

термостат-терморегулятор

СПРАВКА: различают электронные и механические терморегуляторы.

Устройство и принцип работы терморегулятора

Электронный термостат холодильника включает в себя температурные датчики (несколько – для разных камер) и управляющий модуль.

Принцип работы механического терморегулятора основан на изменении величины давления фреона в капиллярной трубке в случае понижения или повышения температурного значения. Основные части устройства:

  • гофрированный сильфон с фреоном или другим хладагентом,
  • трубочка, прикрепленная к испарителю,
  • пружина,
  • ручка регулятора,
  • пластина,
  • электрические контакты,
  • корпус.

В целом устройство работает следующим образом. Как только температура в камере становится выше установленного предела , давление хладагента в трубке повышается, сильфон давит на пластинку, происходит замыкание контактов и подключение к цепи компрессора. Спустя время значения давления и температуры становятся ниже, происходит размыкание контактов и выключение компрессора.

На усилие, которое нужно приложить, чтобы сомкнуть или разомкнуть контакты, влияет пружина с присоединённой к ней ручкой регулятора. Поворачивая ручку, пользователь натягивает или ослабляет пружинку, и в результате для подключения или отключения компрессора требуется разное по интенсивности усилие. Таким образом можно регулировать степень охлаждения в камерах.

ustroystvo-termostata

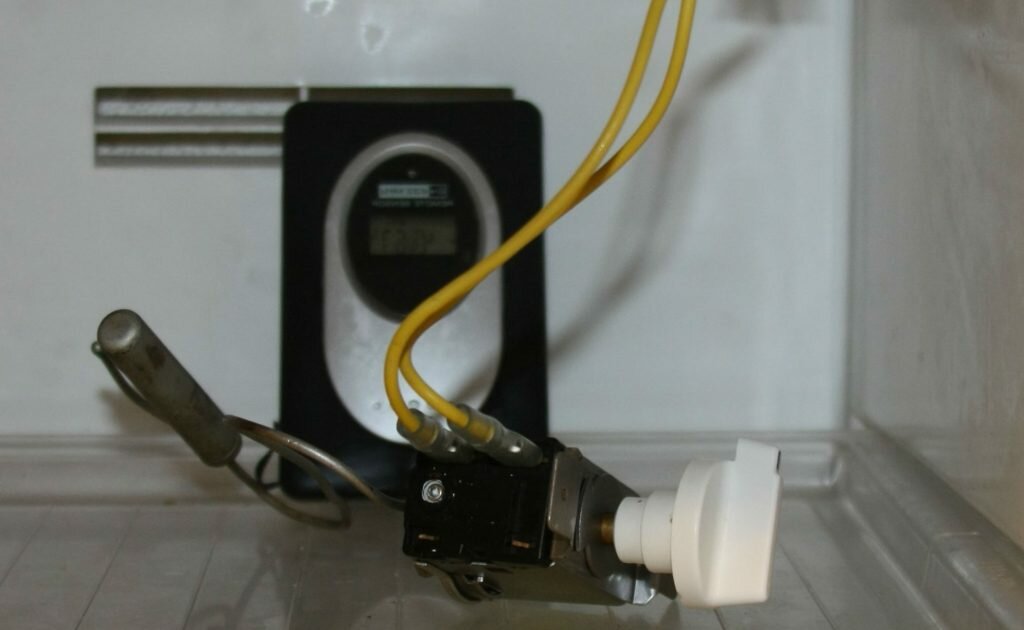

Месторасположение терморегулятора может быть как внутри, так и снаружи рефрижератора. В первом случае узнать термореле можно по маленькому пластиковому корпусу, установленному на панели. Если же устройство расположено снаружи, то выше двери рефрижератора, но в обоих вариантах – рядом с ручкой регулировки температуры.

СПРАВКА: первый случай – внутреннее расположение – больше присуще старым моделям.

Возможные причины выхода из строя

Существует несколько явных признаков, свидетельствующих о поломке термостата:

  • компрессор работает, не переставая, или с недолговременными остановками (это можно понять по постоянному шуму холодильника);
  • стены изнутри покрыты льдом, а в морозильнике намерзает снег;
  • в холодильной камере установлена низкая или высокая (относительно) температура;
  • под холодильником растекается вода;
  • рефрижератор сам отключается и перестаёт работать.
Читайте также:  Терморегуляторы с датчиком температуры воздуха

Основная причина поломки термостата – механический износ элементов. При этом наиболее вероятно повреждение:

  • корпуса сильфона. Герметичность нарушится, часть хладагента выйдет наружу, и обеспечение требуемой величины давления для включения компрессора станет невозможным;
  • контактов из-за прогорания;
  • соединения трубочки и испарителя. Герметичность, обеспечиваемая клеевым соединением, нарушится.

СПРАВКА: зачастую в случае возникновения этих причин ремонт нецелесообразен вследствие большого количества мелких деталей, требующих замены.

Как проверить работоспособность самостоятельно

Проверить работоспособность устройства в домашних условиях можно многими способами. Особенно показательны такие, которые связаны с конкретной проблемой. Например, если холодильник работает, не останавливаясь, следует его отключить, разморозить, выкрутить ручку температурного регулятора до минимального значения и заново включить, предварительно поместив внутрь холодильной камеры термометр. Если спустя пару часов значение измерения градусника больше или меньше +6°С, то терморегулятор нужно заменить.

Проверка при образовании льда внутри рефрижератора осуществляется другим путём. При работающем компрессоре необходимо повернуть ручку регулятора и увеличить температуру. При исправном термостате компрессор остановит свою работу.

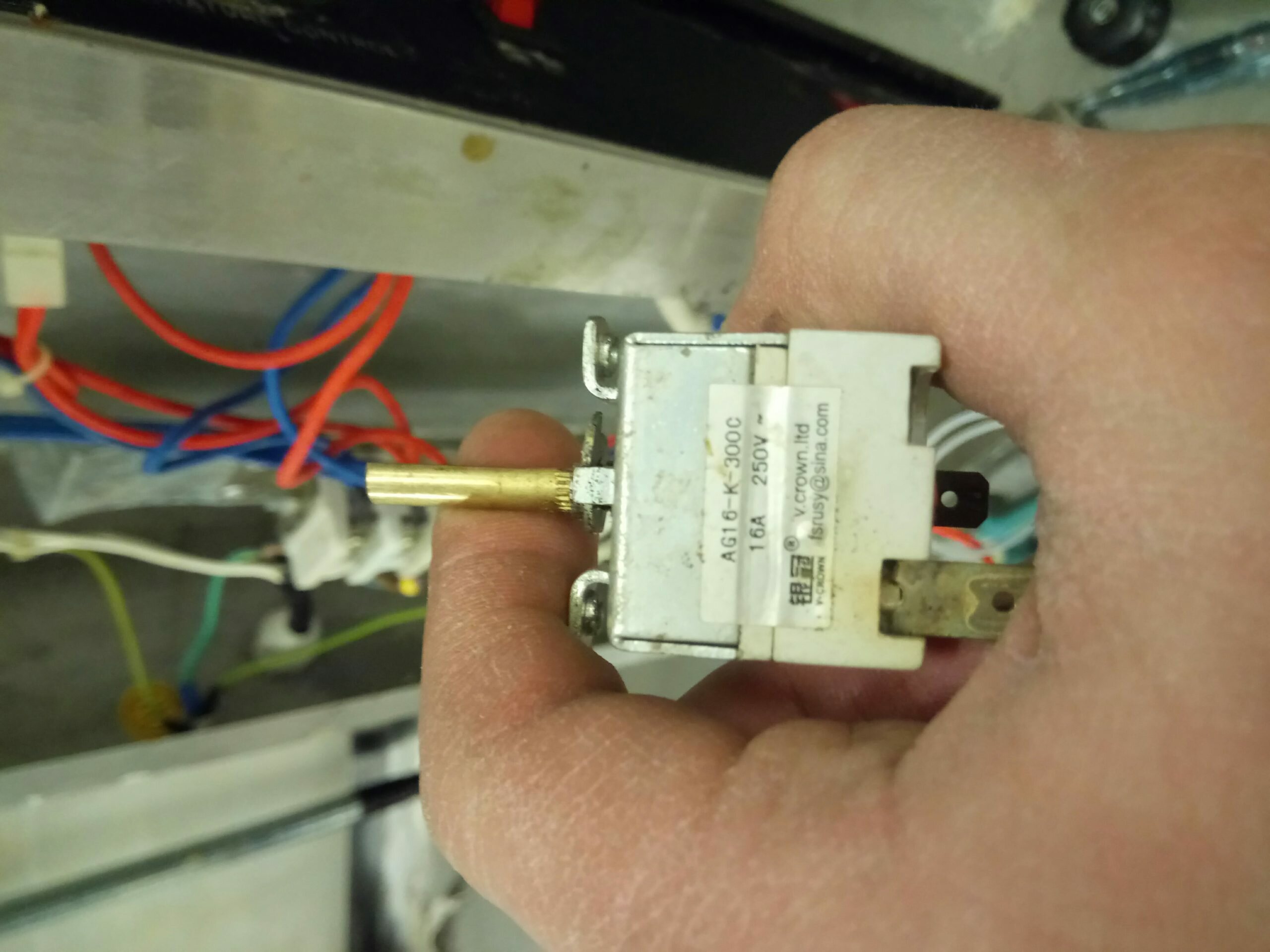

ремонт-термостата

При проблеме, заключающейся в не включающейся технике, термореле проверяется прямым замыканием двух проводов, входящих в терморегулятор. Если при отсоединении устройства от электросхемы, рефрижератор включается, то термостат неисправен.

ВНИМАНИЕ: перед проверкой важно отключить холодильник от электросети.

Существуют способы проверки, требующие демонтажа прибора. В основном, ими пользуются специалисты, но обычный обыватель так же способен их применять. Один из таких способов: использование мультиметра. Демонтировав термостат, его трубку помещают в холодную воду на несколько минут, а после подключают к мультиметру, предварительно выставленному на режим «сопротивление». Устройство признаётся рабочим, если при «прозвоне цепи» на тестере отображается «0»

Ремонт или замена термостата своими руками

Рассмотрим самостоятельную замену термореле на примере двухкамерного холодильника марки «Атлант». Пошаговый алгоритм действий:

  1. Убрать накладку, закрывающую верхнюю петлю, и выкрутить крепёжные болты.
  2. Снять дверь отсека.
  3. Снять заглушку, установленную на крыше рефрижератора, и вывернуть винт (зачастую имеющий вид шестигранника).
  4. Открутить саморезы, которые расположены сзади и удерживают крышку. Убрать крышку.
  5. Снять ручку температурного регулятора.
  6. Открутить саморезы для крепления кронштейна и вынуть регулятор температуры.
  7. Поменять узел и повторить действия, описанные выше, в обратном порядке.
Читайте также:  Устройство и принцип действия магнитного пускателя

remont-holodilnika

Вне зависимости от месторасположения механического термостата и холодильника ремонт проводится по определённой инструкции, включающей в себя следующие шаги:

  1. Снятие защитного корпуса.
  2. Отсоединение трубки термореле от испарителя.
  3. Вытягивание трубки из узла.
  4. Отсоединение терморегулятора.
  5. Замена сильфонной трубки и соединение её с испарителем.
  6. Возвращение реле на прежнее место и подключение проводов.
  7. Возвращение защитного корпуса на место.

Как настроить и отрегулировать термостат холодильника

Настройка электронных термостатов осуществляется для всех камер. Требуемая температура для холодильной находится в диапазоне 4–6°С выше нуля, в морозильной оптимальное значение – 18°С ниже нуля.

Для регулировки механического термореле, его ручку устанавливают в положение, показывающее значение от 2 до 3,5.

В случае использования терморегулятора, работающего уже долгое время, зачастую требуется индивидуальный подход. Так, регулировка термостата холодильника обычно осуществляется регулировочными винтами, в паре установленных на корпусе реле. Вращение одного из них смещает температурный диапазон срабатывания регулятора.

ВНИМАНИЕ: не рекомендуется осуществлять самостоятельную настройку термостата во избежание его поломки.

схема-термостатов
Схема термостатов
