Термостат на батарею отопления представляет собой устройство, предназначенное для регулировки теплоотдачи системы и экономии энергии. Эти устройства бывают разных видов и используются в различных системах отопления.

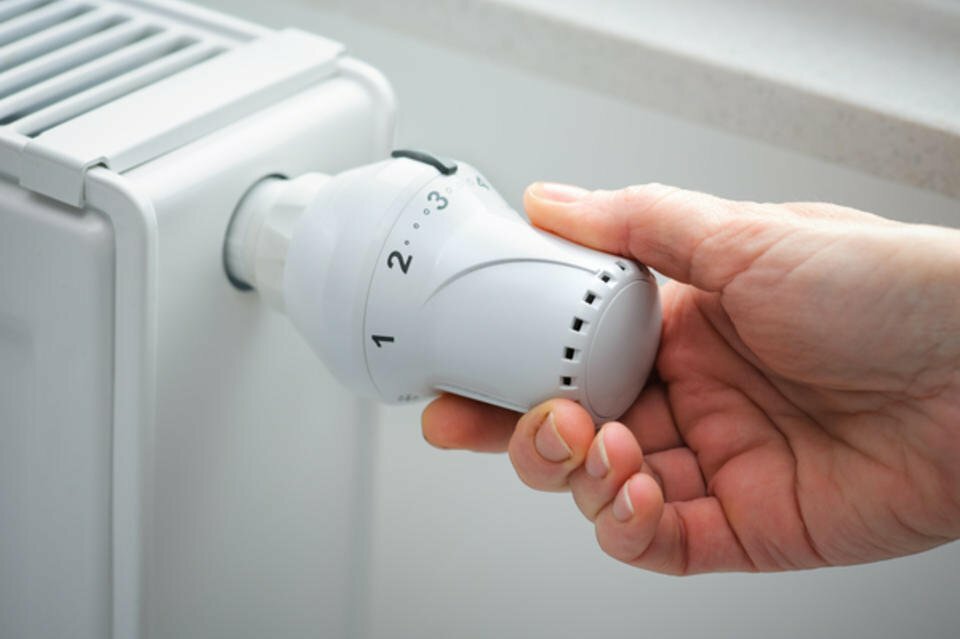

Термостаты

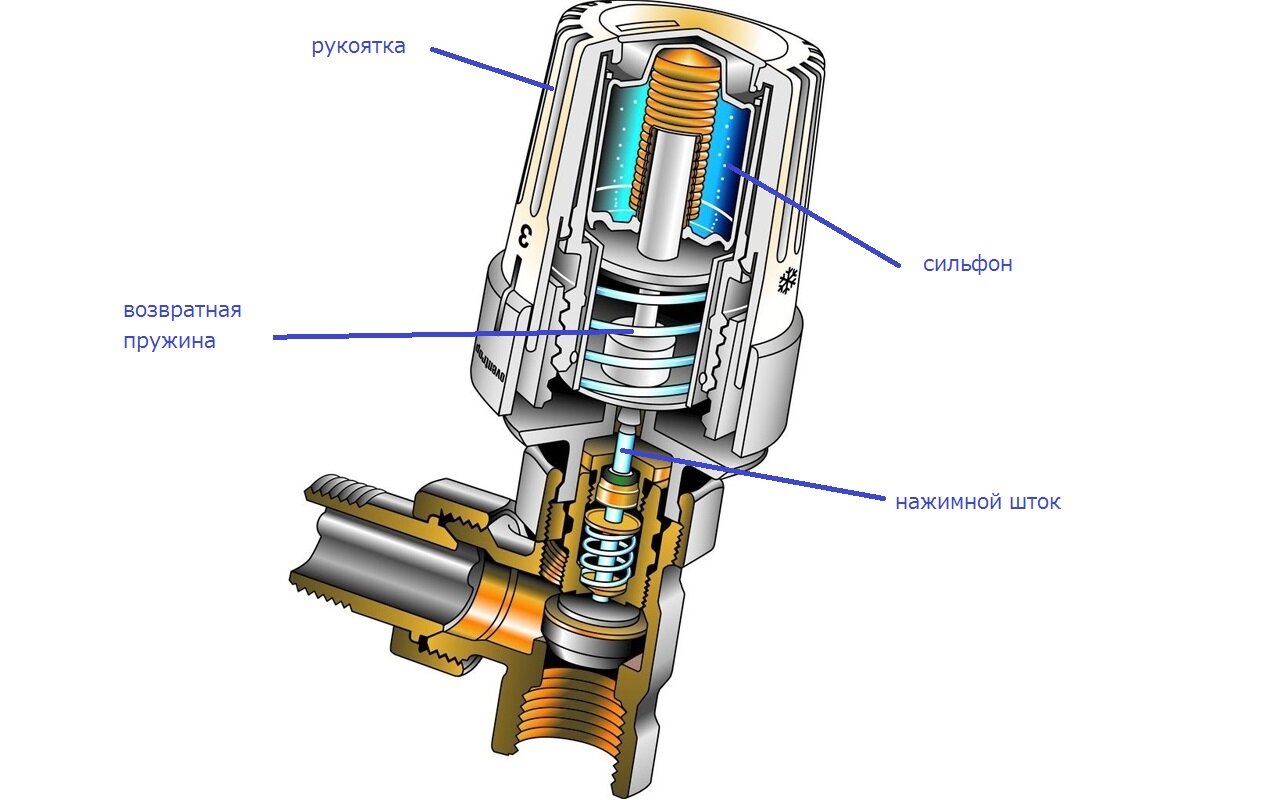

Конструкция терморегулирующего термостата для радиаторов отопления

В устройстве практически всех представленных сейчас на рынке терморегуляторов можно выделить два основных элемента: клапан и термоголовку.

Внутри полого корпуса клапана расположен подвижный шток, поверхность которого уплотнена для обеспечения герметичности. Возвратная пружина, поддерживающая шток, крепится с помощью кольца и шайбы. Внутри резьбовой части клапана находится сальниковый узел. Радиаторный термоклапан крепится к термостатической головке с помощью накидной латунной гайки через уплотнительную прокладку.

В полости термостатической головки расположен сильфон, наполненный жидким термоагентом, и нажимной шток. Если температура повышается, то жидкость в сильфоне расширяется и приводит в движение шток головки, передающий усилие на шток термостатического клапана.

Принцип работы термостатического клапана

Термостатический клапан на радиаторы устанавливается с целью поддержания заданной температуры в системе. Если установленная температура не совпадает с действительной, механизм устройства воздействует на шток клапана. Опускаясь, он перекрывает поток теплоносителя. Циркуляция жидкости в радиаторе при этом замедляется, а теплоотдача уменьшается. Возврат штока в исходное положение осуществляется через пружинный механизм. Таким образом, трехходовой термостатический клапан регулирует количество воды, поступающей к радиатору.

Виды терморегуляторов и принципы работы

Существует много разных видов термостатов. Они бывают электрическими и механическими, различаются по функциональному назначению: бывают сантехнические термостаты, терморегуляторы для отопления и тёплых полов.

Термостаты также можно разделить на группы по виду материалов, из которых изготавливаются клапаны, а также по виду исполнения.

По виду материалов

Клапаны изготавливаются из металлов, которые устойчивы к коррозии. Часто они ещё никелируются или хромируются для дополнительной защиты. Встречаются никелированные клапаны из латуни, из бронзы (также с никелевым покрытием или хромированные), а также из нержавеющей стали.

СПРАВКА! Наиболее предпочтительный вариант – нержавеющая сталь. Она не подвержена коррозии, химически нейтральна и не вступает в реакции с другими металлами. Но клапаны, изготовленные из нержавеющей стали, дороже других видов и встречаются довольно редко.

Вентили из латуни и бронзы имеют приблизительно одинаковый срок службы. В этом случае большое значение имеет качество сплава, которому известные производители уделяют особое внимание, поэтому совсем дешёвые изделия лучше не приобретать, так как прослужат они, скорее всего, не очень долго.

Читайте также:  Устанавливаем вольтметр на дин рейку

По способу исполнения

В отопительных системах встречаются разные конфигурации труб, поэтому клапаны также производятся в различных исполнениях.

По виду исполнения клапаны бывают:

  • прямыми (проходными);
  • угловыми.

Выбрать следует тот, который лучше подойдёт для данной отопительной системы.

Помимо этого, существует накладной вид термостатов. Термостат накладной на трубу отопления имеет в своей конструкции встроенный датчик температуры, что даёт ему преимущество в простоте монтажа. Для него не потребуется специальных крепежных элементов, он устанавливается на трубе при помощи пружины-фиксатора.

Некоторые радиаторные термостаты оснащаются выносным (внешним) датчиком для более точного отслеживания температуры в квартире.

Какими бывают термостатические головки радиатора

Термостаты для радиаторов можно разделить на несколько больших групп – ручные, механические и электронные. Рассмотрим, чем они отличаются.

Ручные

Ручные термостатические головки представляют из себя обычный кран. Поворачивая его головку в ту или иную сторону, можно добиться поступления в радиатор большего или меньшего количества теплоносителя. Это недорогие и надежные в эксплуатации устройства.

Механические

Эти термостаты на радиаторы отопления устроены сложнее и с их помощью можно автоматизировать поддержание комфортной температуры. В устройстве термостатических головок этого вида есть сильфон, представляющий собой небольшой эластичный цилиндр, заполненный термочувствительной жидкостью, имеющей высокий коэффициент расширения. При нагревании оно сильно увеличивается в объеме, и сильфон приводит в движение специальный шток, который и регулирует поступление теплоносителя в отопительную систему.

Электронные

Электронный регулятор поддерживает заданные температурные параметры в автоматическом режиме.

Им может осуществляться автоматическое управление котлом в отопительной системе, а также другими её элементами, например, смесителями или клапанами. Термостаты накладные на трубу отопления могут использоваться для включения насоса (как и другие виды электронных термостатов). Основное назначение такого типа устройств – создание и автоматическое поддержание в помещении комфортного температурного режима, заданного ранее пользователем. Термостат для управления циркуляционным зональным насосом отопления также применяется в системах.

Обзор популярных моделей термостатов

Сейчас на рынке представлен довольно широкий выбор термостатов от различных производителей, хорошо зарекомендовавших себя. Например, производством термостатов занимается польская компания Schlosser, датская Danfoss, австрийская Herz, немецкие Oventrop, Heimeier, Meibes, итальянские Giakomini, Itep и другие. Ассортимент достаточно большой, есть из чего выбрать. Примеры различных моделей представлены в таблице ниже.

Читайте также:  Что собой представляет камера видеонаблюдения с датчиком движения и записью
Бренд, модель Материал Диапазон настройки температуры, °C Максимальная температура теплоносителя, °C Максимальное давление теплоносителя, бар Цена Гарантия, лет
Schlosser Diamant Plus SH Латунь 8 – 30 120 10 810 2
Danfoss RTRW 7080 Латунь 8 – 28 120 10 1100 1
Danfoss RTR 7091 Латунь 5 – 26 120 10 1220 1
Herz D 7260 Латунь 6 – 28 110 10 1150 1
Giacomini R468H Латунь 8 – 32 100 10 657 1

Правила выбора терморегулятора

Выбирая подходящее устройство, важно обратить внимание на несколько моментов:

  • проверить соответствие диаметра трубы и клапана, чтобы установить прибор наиболее точно;
  • учесть, для какой системы термостат предназначен – для однотрубной или двутрубной;
  • в зависимости конфигурации труб может понадобиться прямая или угловая модель устройства;
  • в комплекте с терморегулятором обязательно должен быть крепёж.

Выбранная модель устройства обязательно должна соответствовать стандартам качества.

ВАЖНО! При выборе обращайте внимание на гарантийный срок, чтобы устройство прослужило вам максимально долго.

Как установить регулятор температуры на радиатор

Термостат на радиаторе

Существуют разные виды трубопроводов, с различными схемами отопления, поэтому места размещения термостатов также различаются.

СПРАВКА! При установке термостатов существует рекомендация, действительная для большинства моделей – их следует размещать на высоте приблизительно полметра от пола.

Последовательность действий при установке примерно следующая:

  1. Сперва нужно отключить радиатор от системы отопления;
  2. Затем нужно спустить воду;
  3. Убрать кран и удалить участок трубы на месте установки термостата;
  4. Врезать устройство в трубу перед батареей;
  5. Обеспечить герметичность стыков.

Традиционно подключение производится по следующей схеме: сперва байпас, потом шаровой кран, затем терморегулятор.

Как отрегулировать (перенастроить) термостат для радиатора отопления

Для всех термостатов производится предварительная заводская настройка, но стандартные параметры могут не подойти для конкретного помещения. В случае необходимости терморегулятор для радиатора отопления можно перенастроить. Это делается при работающем отоплении. Для настройки будет нужен термометр.

  1. Перед настройкой необходимо закрыть двери в помещении.
  2. Затем нужно открыть головку термостата до упора, температура начнет расти.
  3. Как только она достигнет отметки на 5-6 градусов выше необходимой, нужно закрыть термостат, повернув головку до упора в обратное положение.
  4. Как только температура понизится до требуемого значения, нужно медленно начать открывать регулятор, пока радиатор не начнёт прогреваться.
  5. Запомните значение на рукоятке регулятора. Его и нужно будет выставлять в дальнейшем для получения необходимой температуры в доме или квартире.
