Переменный резистор для регулировки напряжения

Компоненты электрической цепи

Резистор – элемент электротехнических и электронных устройств. Пассивный компонент электрической цепи оказывает сопротивление проходящему через него электрическому току – по закону Ома на нем происходит падение напряжения.

Существуют два конструктивных типа сопротивлений – постоянные и переменные резисторы.

Что такое переменный резистор рассмотрим подробнее.

Принцип работы переменного резистора

Элемент электрической схемы, сопротивление которого можно изменять от нуля до номинального значения, называется переменным резистором и позволяет вручную плавно регулировать величину сопротивления для обеспечения нормальной работы остальных компонентов электрической схемы.

Устройство

Переменное сопротивление состоит из:

  • резистивного элемента, который определяет номинал сопротивления, с припаянными по краям двумя фиксированными выводами для подключения в схему;
  • подвижного подпружиненного третьего контакта (ползунка, бегунка), который можно передвигать по металлической или металлизированной дорожке (коллектору), уменьшая или увеличивая сопротивление;
  • ручки, которая управляет регулировочным механизмом.

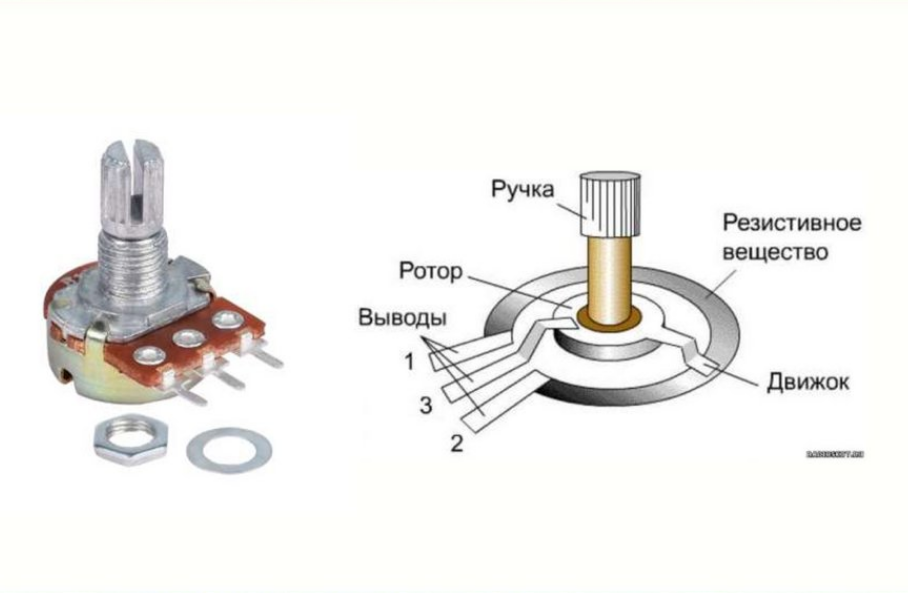

Переменный резистор



Конструктивное исполнение:

  1. Поворотный – токопроводящий элемент выполняется в виде кольца (подковы), ползунок перемещается поворотным регулировочным механизмом при помощи специальной ручки. Поворотные резисторы могут быть однооборотные и многооборотные.
  2. Движковый – величина сопротивления регулируется прямым перемещением ползунка по токопроводящему элементу.

Для чего используется

Регулируемый резистор плавно изменяет параметры электрической цепи непосредственно во время работы.

Применяется во многих электроприборах и бытовых устройствах – в качестве потенциометрических датчиков разного назначения и для регулировки громкости и тембра звука, настройки частоты радиоприема, яркости свечения светодиодов или температуры нагрева простым поворотом ручки-регулятора.

Чем отличается от подстроечного

Справка: Подстроечный резистор один из разновидностей переменного – применяется для точной подстройки отдельных узлов радиоэлектронной аппаратуры и коэффициентов передачи в измерительных устройствах типа преобразователей напряжение-частота.

Подстроечный резистор компактного размера, устанавливается непосредственно на электронной плате и применяется для вывода схемы в нужный режим только на стадии настройки и наладки, после чего фиксируется краской или клеем.

Подстроечный резистор



Внимание! Ручка переменного резистора выводится на лицевую панель прибора, подстроечный такой возможности не имеет.

Для регулировки подстроечного сопротивления используется отвертка, которая вставляется в специальный паз регулировочного механизма, связанного с круговым ползунком.

Типы переменных резисторов

Проволочный

Состоит из трубчатого пластмассового или керамического каркаса, на который в виде однослойной обмотки уложена тонкая проволока с высоким сопротивлением (манганиновая или константановая).

По поверхности проволоки скользит металлический ползунок, который при перемещении касается следующего витка обмотки раньше, чем сойдет с предыдущего – этим обеспечивается плавность регулировки.

Для надежности контакта ползунка и токопроводящего слоя поверхность проволоки тщательно полируется.

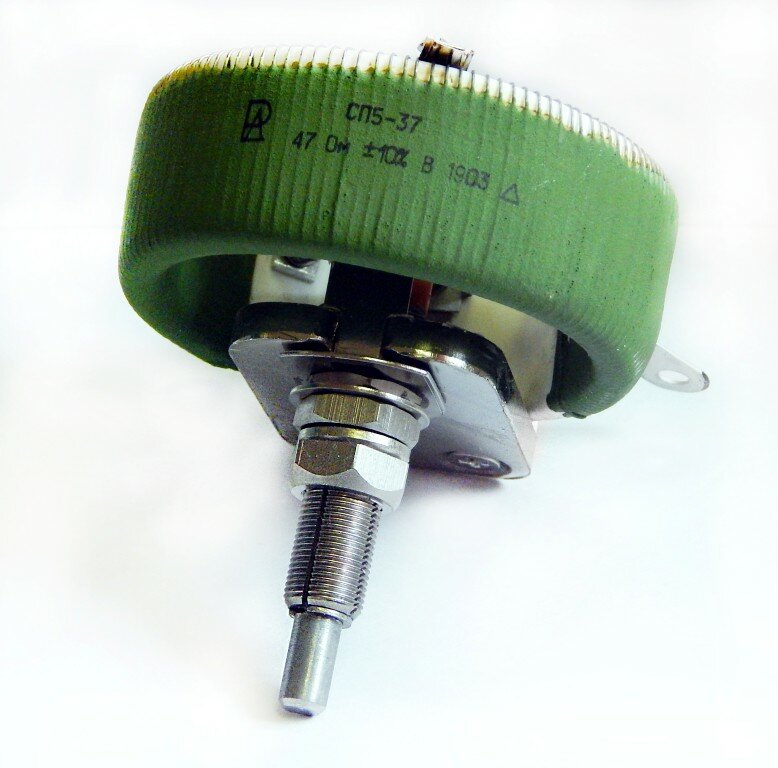

Проволочный-резистор



Тонкопленочный

Состоит из каркаса в виде подковообразной диэлектрической пластины, покрытой тонкой пленкой, изготовленной из углерода, бора, металлизированных или композиционных материалов. По поверхности пленки скользит ползунок, прочно связанный с регулировочным механизмом.

Читайте также:  Сопротивление резистора — как найти по формуле

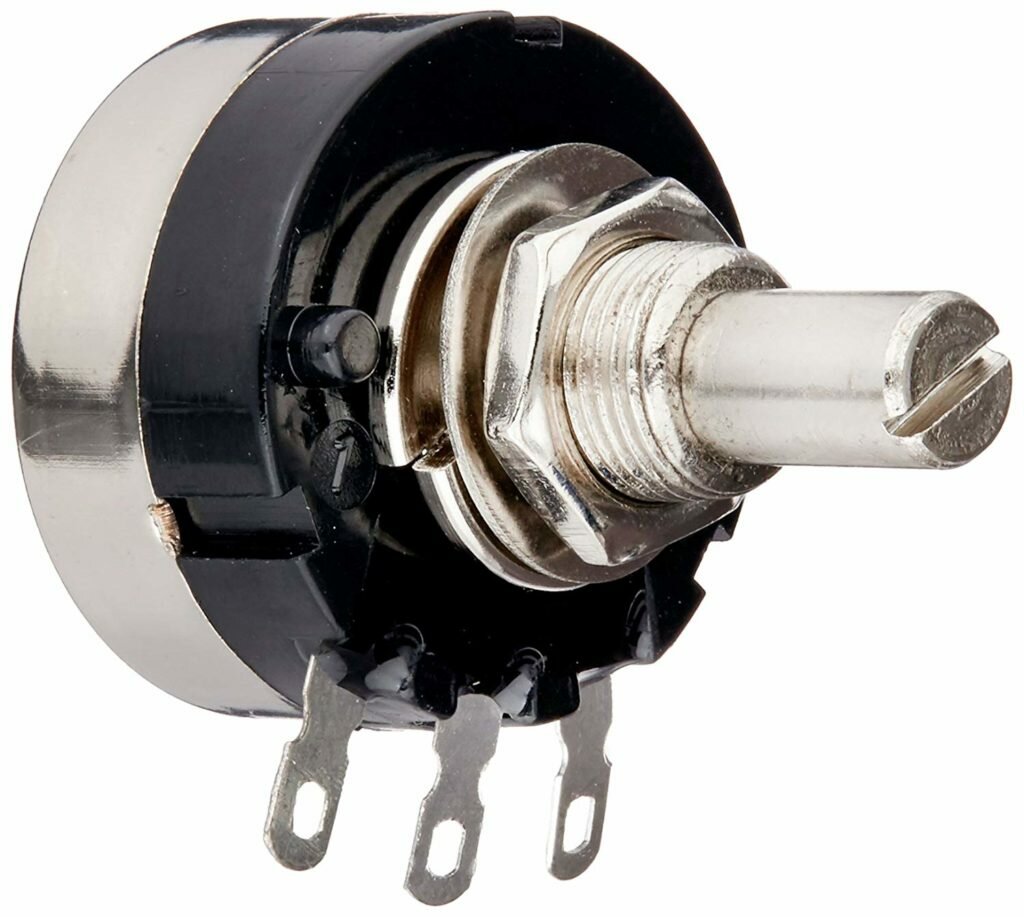

Тонкопленочный-резистор



Классификация по количеству контактов

  1. Одноэлементные – стандартные резистивные элементы с тремя контактами.
  2. Многоэлементные (сдвоенные, строенные, счетверенные) – количество контактов зависит от количества резистивных элементов, собранных в одном корпусе. В зависимости от вида механической связи ползунков регулирование может быть синхронным или независимым.
  3. С выключателем – к трем основным контактам добавлены дополнительные выводы для подключения питания, чтобы поворотом ручки можно было включать устройство и регулировать его параметры.

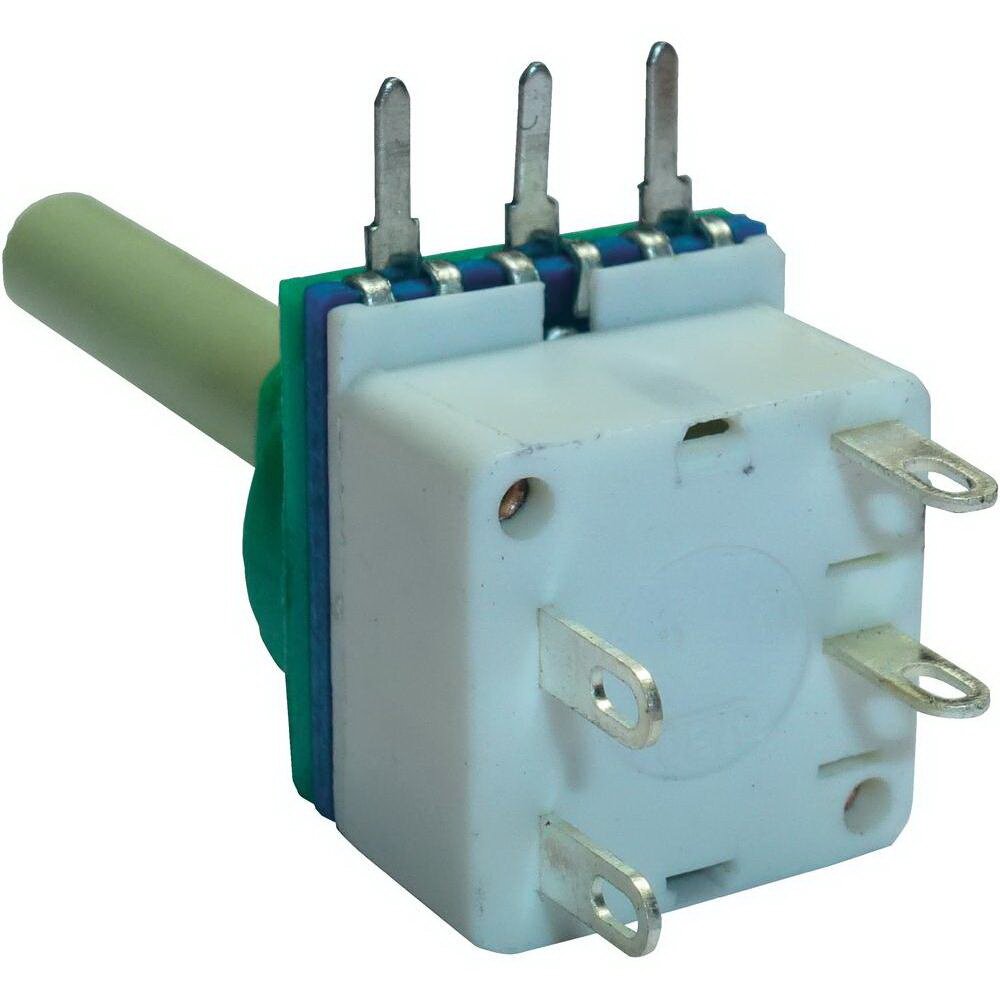

потенциометр



Основные характеристики переменных резисторов

Для стабильной работы в электрической схеме необходимо учитывать технические параметры резистивных элементов.

Номинальное (полное) сопротивление

Постоянная величина сопротивления между неподвижными контактами, ползунок выведен до упора и прижат к одному из неподвижных контактов.

Номинальная мощность

Максимальная мощность, которую резистор может рассеивать в виде тепла при длительной электрической нагрузке без изменения параметров.

Предельное рабочее напряжение

Максимальное рабочее напряжение, которое может быть приложено к выводам резистора без разрушения последнего. Зависит от длины резистивного элемента.

Температурный коэффициент сопротивления

Изменение сопротивления при изменении температуры окружающей среды на один градус.

Допуск или точность

Допустимая величина отклонения от номинального значения сопротивления – от 10 до 30 процентов.

Износоустойчивость

Число циклов передвижения подвижного контакта, при котором параметры переменного резистора остаются в пределах нормы.

Важно! Подстроечные резисторы не отличаются большим количеством циклов работы и не предназначены для частой регулировки сопротивления в отличие от переменных.

Функциональная зависимость

Зависимость изменения сопротивления резистора от угла поворота ручки или передвижения ползунка:

  1. Линейная – равномерное изменение сопротивления при перемещении подвижного контакта на определенное расстояние.
  2. Нелинейная (логарифмическая и обратно-логарифмическая) – плавное изменение сопротивления в начале и конце движения ползунка и скачками в середине.

Обозначение функциональных характеристик:

  • А – линейная;
  • Б – логарифмическая;
  • В – обратно-логарифмическая.

Уровень шумов

Электрические помехи, возникающие при работе подвижного контакта, – зависят от состояния (износа) контактирующих поверхностей, степени прижатия ползунка и скорости его движения.

Маркировка переменных резисторов

Российская маркировка переменных сопротивлений до 1980 года – например, СП4-18:

  1. Тип изделия обозначается СП.
  2. Первая цифра – разновидность материала и технология изготовления – 4.
  3. Вторая – регистрационный номер типа резистора –18.

Маркировка группы по технологии изготовления и материалу:

  • 1 – непроволочные тонкослойные углеродистые и бороуглеродистые;
  • 2 – непроволочные тонкослойные металлопленочные и металлооксидные;
  • 3 – непроволочные композиционные пленочные;
  • 4 – непроволочные композиционные объемные;
  • 5 – проволочные;
  • 6 – непроволочные тонкослойные металлизированные.

Сейчас действует новая система маркировки переменных и подстроечных резисторов – например, РП1-46:

  1. Тип изделия обозначается РП.
  2. Первая цифра определяет группу по материалу резистивного элемента (1 – непроволочные, 2 – проволочные и металлофольговые).
  3. Вторая цифра – регистрационный номер разработки конкретного типа сопротивления.

Внимание! Единого стандарта маркировки регулировочных резисторов не существует – маркировка импортных отличается от российской.

Таблица номиналов

Справка: По ГОСТ 103 18-80 номинальные сопротивления должны соответствовать значениям ряда, полученного умножением или делением на 1,0; 1,5; 2,2; 3,3; 4,7; 6,8; умноженное на 10 в n-степени, где n – целое положительное число.

1 Ом 10 Ом 100 Ом 1 кОм 10 кОм 100 кОм 1 МОм 10 МОм
1.5 Ом 15 Ом 150 Ом 1.5 кОм 15 кОм 150 кОм 1.5 МОм 15 МОм
2.2 Ом 22 Ом 220 Ом 2.2 кОм 22 кОм 220 кОм 2.2 МОм 22 МОм
3.3 Ом 33 Ом 330 Ом 3.3 кОм 33 кОм 330 кОм 3.3 МОм 33 МОм
4.7 Ом 47 Ом 470 Ом 4.7 кОм 47 кОм 470 кОм 4.7 МОм 47 МОм
6.8 Ом 68 Ом 680 Ом 6.8 кОм 68 кОм 680 кОм 6.8 МОм 68 МОм
Читайте также:  Резистор — что это такое и для чего нужен

Схема подключения переменных резисторов

Работа переменных сопротивлений зависит от схемного соединения.

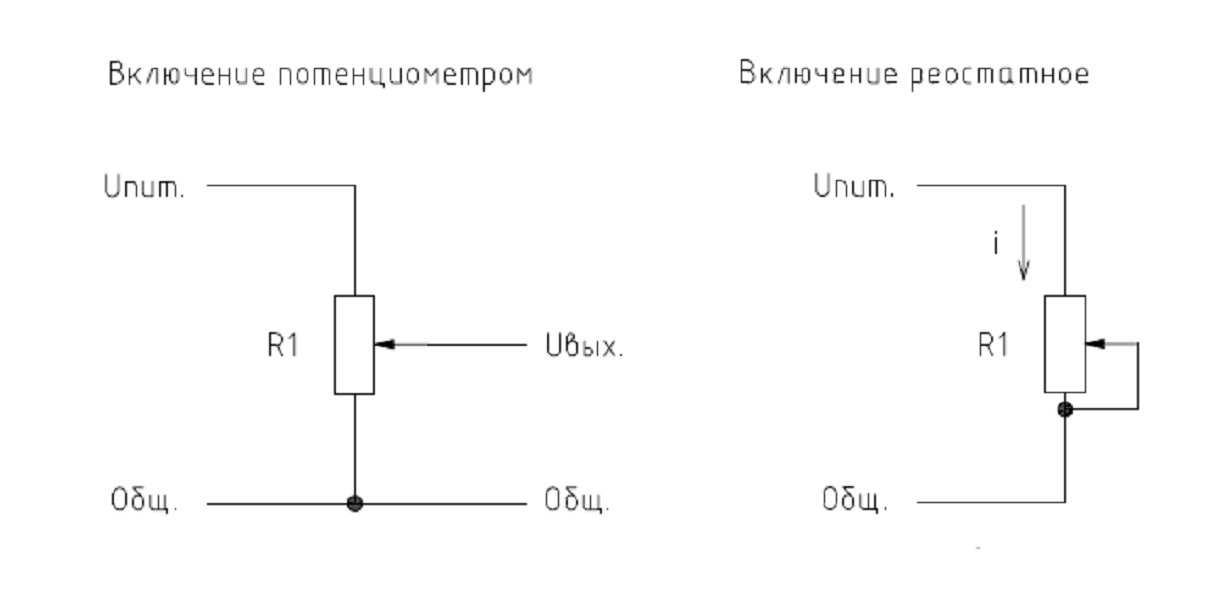

Схема подключения переменных резисторов



Справка: Схемное обозначение – прямоугольник со стрелкой вверху, символизирующей подвижный контакт.

Реостат

Реостат представляет собой проволочный резистор большой мощности, включается в цепь последовательно, служит для регулировки силы тока и напряжения.

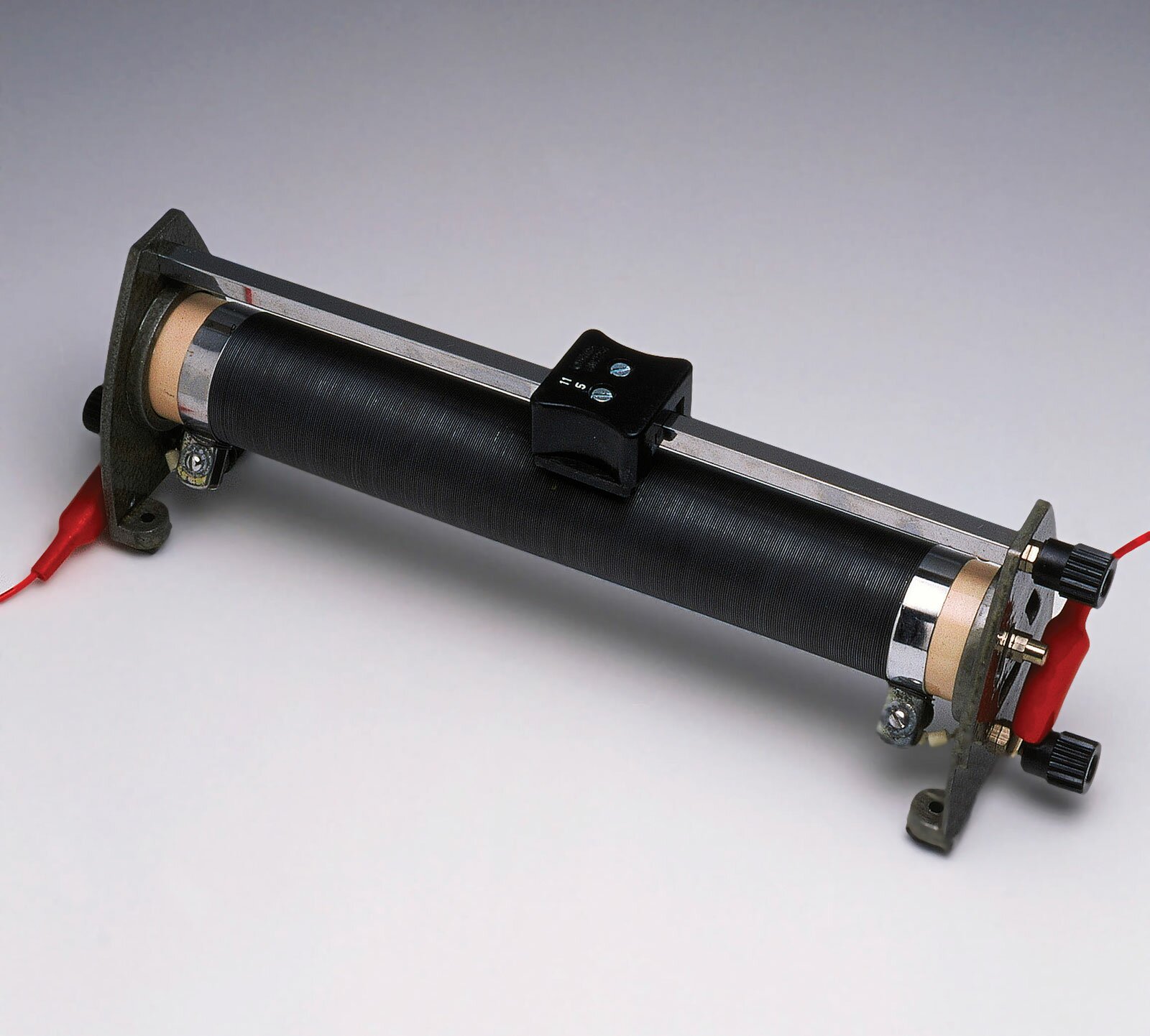

Реостат



Внимание! Реостат включается в цепь двумя контактами – любым крайним и подвижным.

Потенциометр

Потенциометры служат делителями напряжения, включаются в схему параллельно и позволяет регулировать напряжение от нуля до напряжения источника путем механического изменения сопротивления цепи.

Потенциометр-



Важно! При подключении потенциометра задействованы все три контакта.

Как увеличить сопротивление переменного резистора

Для увеличения сопротивления придется немного потрудиться, но можно увеличить сопротивление в два раза:

  • разбирают ползунковый резистор, вынимают из него «подкову» с токопроводящим слоем:
  • ножом или мелкозернистой наждачной бумагой с внешнего и внутреннего конца дорожки, по которой перемещается ползунок, аккуратно счищают часть графитового слоя.

Уменьшить сопротивление намного легче – нужно параллельно резистору подключить в цепь постоянное сопротивление.

Советы по подбору переменного резистора для регулировки напряжения

Используем:

  • закон Ома для расчета величины переменного резистора I=U/R (ток делим на напряжение, получаем сопротивление);
  • формулу для расчета мощности P=UI (напряжение умножаем на ток).

Расчет производим в амперах, вольтах и омах.

Пример: Требуется подобрать потенциометр для регулировки напряжения от 0 до 20 В, сила тока в цепи 50 мА.

  1. Расчет сопротивления – 20 В /0,05А=400 Ом.
  2. Расчет мощности – 20Вх0,05 А=1 Вт.

Итог – для регулировки напряжения нам требуется потенциометр 400 ом мощностью 1вт.

Ремонт переменного резистора своими руками

Из-за износа проводящего слоя и ослабления нажима подвижного контакта переменное сопротивление начинает плохо работать, генерируя «шумы», или совсем прийти в негодность.

Способы ремонта сопротивления в разобранном виде:

  1. С помощью простого карандаша, грифель которого состоит из чистого твердого углерода – слегка отогнуть пружину подвижного контакта, несколько раз провести грифелем по проводящему слою для восстановления последнего. Это метод более эффективен для тонкопленочных сопротивлений.
  2. Грифель простого карандаша растереть в пыль, смешать с литолом (или аналогичной смазкой), полученной смесью смазать дорожку, по которой движется ползунок.

Внимание! Все манипуляции с подвижным контактом делаем максимально осторожно – тонкая пластина хрупкая, если обломится, заменить невозможно.

Сопротивление в неразборном корпусе починить сложнее, но можно – просверливаем в корпусе отверстие (диаметром около 1мм), заливаем шприцом немного чистого спирта, крутим ручку. После полного испарения спирта работоспособность регулировочного элемента восстанавливается.

Для нормальной работы электрической цепи важно грамотно проанализировать условия работы всех элементов – зная характеристики, назначение, схемы подключения и условия эксплуатации, можно обеспечить надежную и долгую работоспособность регулируемых сопротивлений в бытовых приборах и электронных устройствах.
