Как провести расчет кабеля по мощности и по его длине

Расчет производственных электрических сетей проводится на основе нескольких технических показателей. Но когда дело доходит до бытовых линий, то обычно берется за основу один параметр – это мощность бытовых приборов и освещения. Поэтому расчет кабеля по мощности – единственно правильный метод грамотно собрать электрическую разводку дома. Конечно, придется учитывать и длину каждого шлейфа, ведь современные частные дома – это иногда целые дворцы, где проложено километры кабеля. Но в основе расчета все равно лежит мощность.

Начнем с того, что мощностные характеристики бытовых приборов можно обнаружить на самих приборах или в сопроводительной документации к ним (паспорт, инструкция и так далее). Обратите внимание, что на некоторых приборах указываются две величины: среднее значение мощности и максимальное. Для расчета необходимо именно второе.

Провода разной мощности

Необходимо отметить, что некоторые бытовые приборы работают в разных режимах. К примеру, стиральная машина может потреблять всего лишь несколько десятков ватт в режиме полоскания, или сотни ватт в режиме стирки, ну и несколько киловатт в режиме нагрева воды и кипячения. То есть, в определенный момент машинка потребляет разную мощность. Определить, в какой точно момент будет производиться стирка с кипячением, никто не может, поэтому для того, чтобы произвести правильный подбор кабеля, необходимо взять за основу именно максимальный показатель мощности.

Кстати, точно также придется рассчитывать и электрическую проводку для кондиционера. Ведь этот прибор будет при режиме простой вентиляции потреблять всего лишь 50-60 ватт, а при кондиционировании 1,0-1,0 кВт.

Параметры для проведения расчета

Запомните один момент – электрическая сеть дома разбивается на участки (шлейфы), в которых необходимо провести расчет по отдельности. Плюс рассчитать сечение провода общего, подводящего к дому. Все дело в том, что количество бытовых приборов и источников света в разных комнатах будет отличаться. К примеру, на кухне их будет больше, в прихожей кроме освещения вообще ничего нет. К тому же современный подход к электроразводке требует разделения участков в комнатах на две группы: освещение и розетки. То есть, к каждой группе будет вести свой отдельный провод.

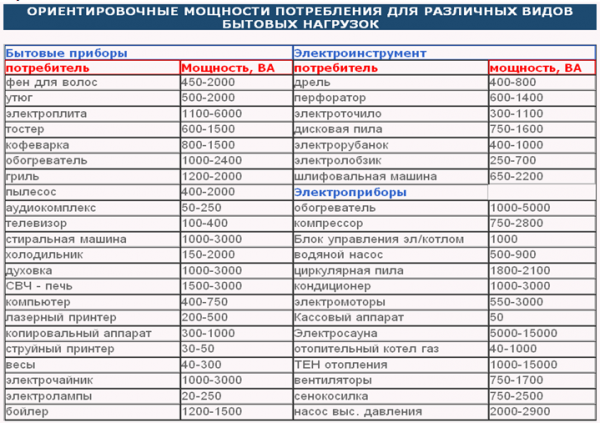

Потребляемая мощность некоторых электроинструментов

Давайте рассмотрим, как правильно провести расчет сечения кабеля по мощности в одной комнате, где используется несколько бытовых приборов. Итак, вводные данные.

  • Максимальная суммарная нагрузка всех потребителей. Как уже было сказано выше, эти показатели можно найти в паспорте изделия или на бирках самого прибора. Если ни того, ни другого не осталось, то единственная вам дорога – это Интернет. Сегодня в сети много сайтов, предлагающих таблицы с параметрами мощности каждого бытового прибора. Так что это сегодня не проблема.
  • Напряжение сети. Это или 220 вольт, или 380 вольт.
  • Материал, из которого изготовлен электрический провод. В принципе, разнообразие здесь небольшое, всего лишь две позиции: медь или алюминий. Не будем вдаваться в подробности, таблица соотношения сечения кабеля и материала в Интернете тоже есть. Единственное отметим, что при одинаковой мощности потребления можно устанавливать медный кабель меньшего сечения по сравнению с алюминиевым.
Читайте также:  В каком соотношении находятся диаметр провода и его сечение

Расчет сечения

Итак, в первую очередь необходимо просуммировать мощности всех бытовых приборов. Это совсем просто, можно сделать даже в уме. К примеру, результат будет равен 7,5 кВт. Кстати говоря, это средняя величина нагрузки в большинстве городских квартир. Буквально лет так двадцать тому назад этот показатель не превышал 5 кВт. Все дело в росте количества используемых нами бытовых приборов. Теперь переходим к реализации выбора материала электрического провода. Сравнивая по таблице, можно сделать вывод, что в случае с медным кабелем значение сечения будет равно 4 мм², с алюминиевым – 6 мм². При этом медный сечением 4 мм² может выдержать нагрузку до 8,3 кВт, алюминиевый до 7,9 кВт. То есть, уже заложен определенный запас прочности, что повышает надежность эксплуатации электрической разводки.

Внимание! В независимости от того, что запас по мощности уже определен, рекомендуется сечение кабеля брать чуть больше (до следующего показателя). Это делается на будущее, ведь есть большая вероятность, что в доме появятся новые бытовые приборы, который увеличат суммарную нагрузку на сеть.

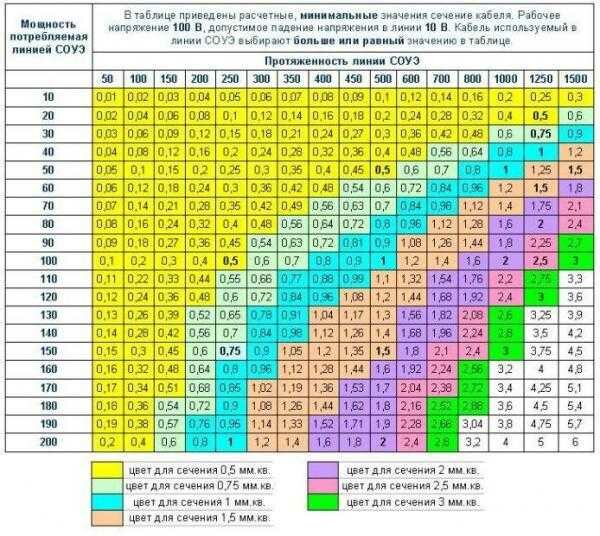

Таблица расчета сечения кабеля по длине и мощности


Теперь, что касается трехфазной сети. Во многих частных домах подводится именно три фазы, да и в некоторых городских квартирах они также присутствуют. В принципе, что такое трехфазная сеть? Это три фазы и ноль. То есть, получается так, что в дом заходит срезу три однофазные сети. Все расчеты, связанные с мощностью и сечением провода, проводятся точно так же, как с однофазной сетью. Правда, есть одно жесткое требование – распределить общую нагрузку нужно равномерно по фазам. Все тот же пример, где потребляемая мощность дома составляет 7,5 кВт. Так вот данный показатель на каждой фазе должна быть по 2,5 кВт.

О чем это говорит? Вспоминайте наш пример, где было рассчитано сечение кабеля на однофазную сеть при нагрузке 7,5 кВт. Было определено, что оптимальный вариант для этого – медный провод сечением 4 мм². Так как общая нагрузка сети разбита на три фазы, то соответственно на каждую из них необходим провод, сечение которого соответствует мощности 2,5 кВт. А это – 1,5 мм².

Зависимость площади электрического провода от его длины

Обычно сечение провода рассчитывается по мощности и длине. То есть, чем длиннее проводка, тем больше потерь по мощности в виду того, что металлический провод имеет сопротивление. И оно возрастает по мере увеличения длины кабеля.

Так как в частных домах шлейфы электрической проводки не столь длинные, то этим расчетом можно пренебречь. В промышленности все по-другому, зависимость длины кабеля и сечение через потери мощности явные. Поэтому для информации рассмотрим такой расчет для однофазной сети.

Читайте также:  Кабель ВББШВ – характеристики технические и эксплуатационные

Дадим вводные данные, где определим общую потребляемую мощность, равную 3,8 кВт. После чего необходимо определить силу току, протекающую по этой сети. Ее находим по формуле:

I=(P/U)* cosφ, где

  • I – сила тока.
  • P – мощность.
  • U – напряжение.
  • cosφ – для бытовых сетей равен «1».

Таблица расчета сечения кабеля

Из расчета получается, что сила тока будет равна 17,3 А. Теперь нам понадобятся таблицы из правил ПУЭ. Таблица номер 1.3.4 и номер 1.3.5, в которых показана зависимость сечения кабеля от силы тока. Здесь разбивка идет по металлу, из которого провод изготовлен. В бытовых сетях чаще всего используется медный, поэтому сечение будет равно 1.5 мм².

Теперь надо рассчитать сопротивление, которое, как было сказано выше, зависит от длины кабеля. Сопротивление рассчитывается вот по этой формуле:

R = p·L/S, где

  • R – это сопротивление.
  • P – это значение удельного сопротивления, которое зависит от материала (медь – 0,0175 Ом*мм²/м или алюминий – 0,0281).
  • S – площадь сечения.
  • L – показатель длины кабеля.

Формулы для расчета

К примеру, величина длины кабеля равна 20 м, значит, сопротивление будет равно 0,232 Ом. Но придется учитывать тот факт, что однофазная сеть – это длина фазы плюс длина нулевого контура. А так как эта формула рассчитывает только сопротивление фазного контура, то общее сопротивление электрической сети надо удвоить. Получаем 0,464 Ом.

Далее, производится расчет потерь напряжения по формуле: dU = I·R, где

  • dU – потери напряжения.
  • I – сила тока.
  • R – сопротивление.

По нашим расчетам получается, что потери составляют 8,02 вольт. Это на двадцать метров длины кабеля. Затем необходимо найти процентное соотношение потерь от номинального напряжения сети.

Внимание! Если это соотношение не превышает 5%, то выбранный вами кабель может быть использован в электрической сети дома с нагрузкой, заложенной в расчет.

Итак, считаем соотношение: (8,02/220)*100=3,65%. То есть, все наши расчеты относительно длины кабеля и его площади при заданном параметре мощности были верны. Кстати, измерить необходимую длину провода можно, используя специальный прибор – счетчик длины. Это и просто, и очень удобно.

Сечение кабеля и длина

Заключение по теме

Итак, нами были рассмотрены два расчета, где присутствовала взаимосвязь между сечением кабеля и мощностью потребляемой сети, в которой он будет устанавливаться. А также было выведено соотношение длины кабеля и его площади. В принципе, сложности с мощностью нет никакой. Определить сечение по данному параметру достаточно просто. Расчет относительно длины кабеля немного сложнее. Но если разобраться с ним, то и его можно осилить самостоятельно. Правда, придется ознакомиться с ПУЭ, где заложены необходимые для расчета таблицы.
