Основные правила монтажа электропроводки

правила монтажа электропроводки Электробезопасность
Основные правила монтажа
Внутренний электромонтаж

Тот, кто хочет самостоятельно провести монтаж электропроводки, обязательно должен учитывать два фактора. Во-первых, сложность процесса, а, во-вторых, необходимость безопасной эксплуатации электрических сетей в последующем.

Так что просто взять и собрать произвольную схему не получится. Сначала ее нужно разработать и нанести на бумагу. А уже по ней монтировать проводку с соблюдением определенных правил.

Главные правила монтажа

Их выполнение позволит правильно собрать электрическую сеть и обеспечить ее безопасное функционирование.

Правила монтажа розеток и выключателей

  1. Все электрические приборы — счетчики, разветкоробки, выключатели и розетки должны быть легкодоступными для пользователя. Никаких укромных мест, никаких недоступных высот — все должно быть под рукой.
  2. Выключатели в одной квартире лучше расположить по одну сторону от входа в комнаты. Высота размещения должна быть не ниже 1,5 метров, а дверь должна открываться таким образом, чтобы не мешать пользоваться выключателем.
  3. Розетки нужно устанавливать только в тех местах, где предположительно будут размещены электрические бытовые приборы. Высота установки — 0,5-0,8 метра. По правилам пожарной безопасности на каждые 6 квадратных метров площади дома предусмотрена всего одна розетка. А вот в кухне на ту же площадь необходимо установить не менее 3-х розеток.
  4. Во влажных помещениях — в ванной или душевой — они вообще не желательны. Но если без них не обойтись, то следует доукомплектовать их специальным разделительным трансформатором с двойной изоляцией. Кстати, сам трансформатор устанавливают за пределами влажного помещения в отдельном блоке.
  5. Если вы хотите сэкономить, то можете установить розетки на одну стену в соседних комнатах и подключить их параллельно через сквозное отверстие.

Самое важное — это расстояние от розеток до раковины, мойки, радиаторов отопления, труб, газовых и электрических плит. Оно должно быть не меньше 0,5 метра.

А теперь, что касается самой проводки…

Правила монтажа проводки

  • Вся проводка выполняется только в горизонтальной и вертикальной плоскости. Горизонтальную проводку можно прокладывать у пола или под потолком с точным соблюдением некоторых размеров:
  1. от пола до места проводки вверх — 150-200 миллиметров;
  2. от потолка вниз — 150 миллиметров;
  3. от карниза или балки — 50-100 миллиметров;
  4. при вертикальном размещении — 100 миллиметров от углов комнат, оконных или дверных проемов.
  • Провода не должны соприкасаться с металлическими деталями и конструкциями. От газовой трубы их необходимо располагать на расстоянии не меньше 0,4 метра. А если они будут проходить вблизи труб отопления или подачи горячей воды, то их придется заизолировать асбестом. Другой вариант — сразу купить материал с термозащитной оплеткой.
  • Нельзя вести провода пучком. Между отдельными проводами обязательно должен оставаться промежуток не менее 3-х миллиметров.
  • Все соединения, а также ответвления необходимо выполнять в специальных коробках. Это закон электромонтажа.
  • Все нулевые или заземляющие провода нужно соединять только сваркой. А вот к приборам их фиксируют исключительно болтовым соединением — и никак иначе. Заземляющий провод обязательно тянется от распределительного щитка, и его сечение должно быть равным сечению фазного провода.
  • В цепи заземляющего провода нельзя устанавливать разрыватели цепи — никаких автоматов, включателей и предохранителей.
Читайте также:  Умный дом на Arduino с нуля своими руками

С правилами все понятно. Теперь о вариантах монтажа проводки.

Способы монтажа электропроводки

Способы монтажа
Монтаж линий электрики внутри деревянного дома

Их всего три:

  • Скрытая.
  • Открытая.
  • Комбинированная.

Практически во всех жилых помещениях используется первый вариант. Но рассказать об открытом способе вкратце все же необходимо.

Открытая электропроводка

Это самый простой монтажный способ. Все провода прокладывают и крепят по открытым поверхностям стен или потолка. В этом случае любой участок сети доступен, и проводить на нем ремонтные работы проще всего. Так же, как и монтировать дополнительные элементы.

Самый большой недостаток этого способа — неэстетичный внешний вид. Вот почему в городских квартирах его не применяют. Правда, в некоторых частных домах и на дачах он встречается.

Даже в таком простом способе монтажа есть свои нюансы. Особенно это касается поверхностей, которые подвержены возгоранию. Речь о деревянных домах. Поэтому под каждый провод необходимо уложить полоски асбеста толщиной 3 миллиметра и прибить их к стенам гвоздями.

Сами провода еще несколько лет назад фиксировали к стенам или потолку жестяными полосками. Сегодня им на смену пришли изготовленные в заводских условиях специальные пластмассовые крепления, которые подбирают под размер сечения кабеля.

Кстати, эти новые изделия можно не только прибивать гвоздями, но и приклеивать специальным клеем.

Но оставим открытый способ и перейдем к более распространенному второму варианту.

Скрытая электропроводка

Самостоятельный монтаж электропроводки
Скрытая электропроводка

Это самый безопасный способ прокладывания электросетей внутри дома, поэтому его и используют чаще других. Но у него есть один недостаток — это невозможность проведения ремонта без нарушения целостности стен или потолка. Ведь провода закладывают в штробы, которые потом наглухо заделывают штукатуркой. То же самое касается подключения нового токоприемника.

Прокладывая провода таким способом, нужно строго придерживаться правил монтажа.

Правила прокладывания проводов скрытым способом

  • Если дом деревянный, но оштукатурен, то под каждый провод придется уложить асбест.
  • Провода никак не должны пересекаться между собой. Если избежать этого невозможно, то каждый из них в месте пересечения нужно заизолировать несколькими слоями изоленты.
  • В штробах материал закрепляют гипсовым раствором. Альтернативой ему могут служить специальные пластмассовые хомуты.
  • Гвоздями или саморезами крепить провода запрещено.
  • Все ответвления и соединения проводят только в разветкоробках. Концы элементов не скручивают, а паяют, сваривают или применяют специальные зажимы.

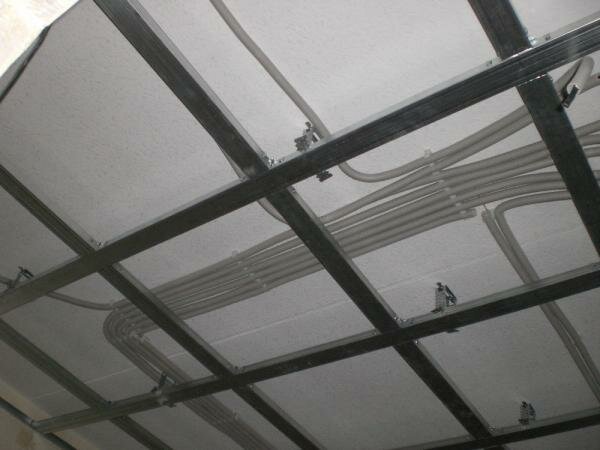

  • В конструкциях с гипсокартоном (подвесные потолки, выравнивающие конструкции для стен) не требуется проводить штробление. Все элементы можно уложить в каркасном проеме.
Читайте также:  Умный дом — какое нужно для него оборудование

Для укладки проводов рекомендуется использовать специальные полимерные электротехнические трубы, которые защитят проводку от внешнего воздействия.

И еще один вариант…

Монтаж проводов в кабель-каналах

системы кабель-каналов
Системы кабель-каналов.

Этот вариант является чем-то средним между двумя описанными способами. Он стал привычным, когда его начали применять в пожарной сигнализации. В жилом секторе он так и не прижился, а вот в офисах и подсобных помещениях его используют часто. По сути, это открытая проводка, но более эстетичная внешне.

При этом способе для монтажа необходимы специальные кабель-каналы — короба разного сечения, которые крепят к стенам саморезами или клеем. Кстати, на рынке есть специальные плинтусы, в которых можно проложить электрический, телефонный или телевизионный кабель. Удобно и эстетично.

И в заключение

Перечисленные правила очень просты. Если их в точности придерживаться, то монтаж электропроводки можно провести по всем канонам электромонтажных работ. Со стороны пожарной охраны к вам претензий не будет. Кроме того, вы сможете гарантировать безопасность эксплуатации электросети.
