Осциллограф из компьютера своими руками – простейшие методы

Осциллограф – это не только медицинский прибор, но также и полезное устройство, незаменимое при настройке аудиоаппаратуры и ремонте техники. Приобретать его отдельно достаточно накладно, даже самые дешёвые модели могут стать неприятной неожиданной статьёй расходов. Лучший выход – сделать виртуальный осциллограф из своего домашнего компьютера.

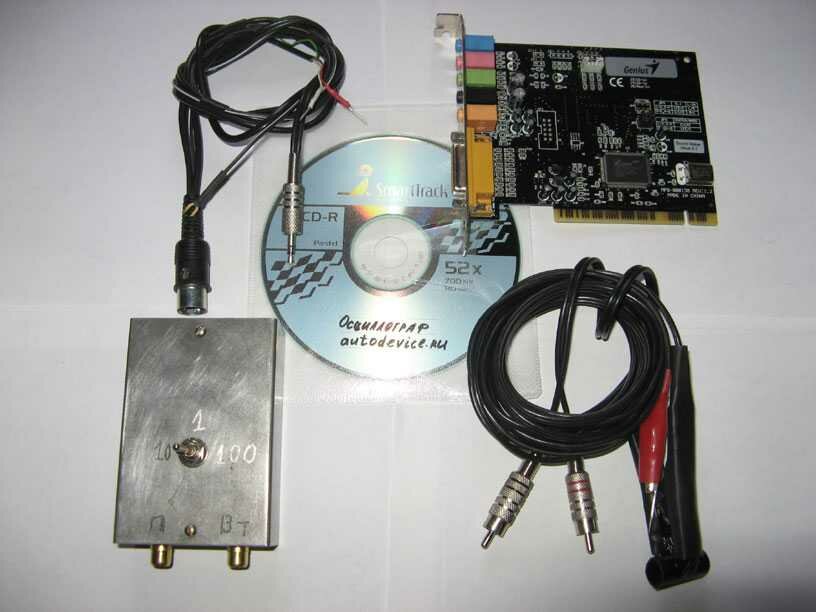

oscillograf_svoimi_rukami

Осциллограф из компьютера — соответствует ли оборудование ПК требованиям

Если у вас современный персональный компьютер, оснащённый звуковой картой, к которому подключён монитор, этого уже достаточно. Конфигурация компьютера не имеет никакого значения, а также вместо стационарного ПК можно использовать ноутбук и даже нетбук.

ВАЖНО! Настройка вашего компьютера как осциллографа никак не помешает его остальным функциям – не придётся ничего добавлять внутрь самого ПК (это просто осциллограф-приставка к компьютеру) или критически изменять в программном обеспечении.

Обычно всё, что необходимо для настройки виртуального прибора, уже есть в конструкции ПК. Для того, чтобы «организовать» работу устройств, достаточно скачать готовый софт, который находится в свободном доступе в сети – это полностью безопасно и легко для освоения даже пользователем-новичком.

Что необходимо для создания осциллографа

Если вам нужен более точный осциллограф из ПК, то придётся сделать специальную USB-приставку. Это чуть более сложная задача – пользователю желательно владеть такими базовыми навыками радиолюбителя как построение схем, спайка, а также знать, где приобретать необходимые материалы.

ВАЖНО! «На коленке» можно собрать только низкокачественный прибор – для учёбы или другой серьёзной деятельности он может не подойти. Однако выгода очевидна – если на покупку самого дешёвого варианта придётся отдать около 200 долларов, то собрать приставку можно за 5-7 долларов без учёта доставки.

Для простой сборки вам помимо основы для прибора, проводников и USB-входа для связи с компьютером понадобятся следующие детали (их легко найти в интернет-магазинах для радиолюбителей):

  • MCP1700;
  • STM32F042Fx;
  • MCP6S21.

В том случае, если целью работы с прибором не является что-то серьёзное, более простым и быстрым вариантом будет простой осциллограф из звуковой карты, не требующий дополнительных манипуляций со схемами.

oscillograf-iz-compa

Программы

Без специального программного обеспечения ничего работать не будет – к счастью, всё необходимое любой желающий может найти в интернете и скачать. Заниматься запуском программ необходимо после настройки оборудования.

ВАЖНО! Прежде чем определиться, как программа-осциллограф для ПК вам подходит, посмотрите, для какой версии Windows она предназначена. Если софт требует наличия «десятки», а вы до сих пор на виндовс 7, то вы только потратите время.

Разобраться в работе программ будет несложно – большинство из них адаптированы под русскоязычную аудиторию и русский интерфейс поддерживают.

Читайте также:  Как проверить резистор мультиметром на работоспособность

Лучшие программы осциллографы:

  1. Winscope. Одна из самых популярных программ, может быть использована для анализа любого типа сигналов. Также может сохранять данные в удобном для пользователя формате, измерять частоты, строить диаграммы и совершать другие аналитические действия.
  2. Visual Analyzer. Программа для Windows 10. Особенностью является подача полученной и обработанной информации на двух экранах. Первый показывает стандартные данные, а второй БПФ сигнала. Также пользователь может настроить фильтры программы для любых своих целей.
  3. Soundcard Oscilloscope. Для личного пользования эту программу можно использовать бесплатно. Плюсами софта считается его многофункциональность, возможность направить сигнал на динамики устройства, а также генерация пользовательских каналов сигнала и шумов.
  4. Oscilloscope. Программа, предназначенная не для анализа, а для просмотра – с её помощью можно только визуализировать на экране XY-спектры сигнала или аудиофайла. В основном используется, как развлекательный софт.
  5. Frequency Analyzer. Может работать через микрофон, показывает анализ сигнала в реальном времени. Широко настраивается – пользователь может выбрать FFT, частоты выборки и точек на преобразовании, а также между 8 и 16 бит.
  6. Real-time Spectrum. Считывает спектры сигнала (приём через аудио-разъём в 3.5 мм.) и выводит их на экран. Пользователь может посмотреть сигнал с любого канала (или с обоих), настроить динамический диапазон графического отображения, а также частоту кадров.
  7. AUDio MEasurement System. Работает с помощью микрофона. Среди функционала есть генератор сигналов, измерение частотных характеристик и анализ спектра. Простая программа, без особых функций, идеальна для несложного анализа сигналов.

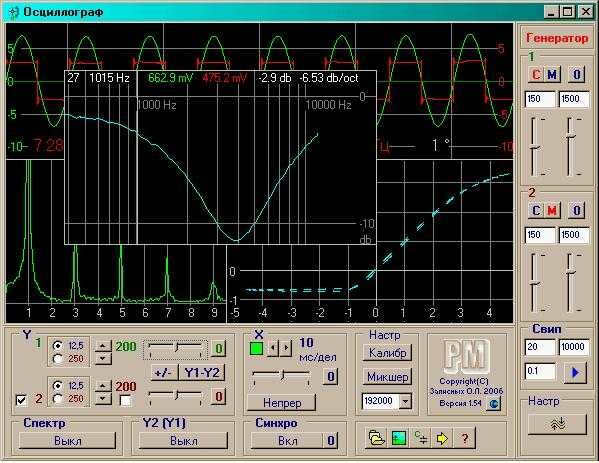

oscilograf-na-compe

Все эти программы можно найти в свободном доступе – в этом вам поможет поиск или любой компьютерный форум. В зависимости от того, для чего вам нужно настроить осциллограф онлайн, выбирайте простые или сложные программы.

Оборудование

Как говорилось ранее, большинство необходимого оборудования уже находится внутри вашего ПК. Для анализа простых сигналов достаточно использовать микрофон (звук будет поступать через динамик), аудио-разъём или USB-порт. Если цель вашей работы с самодельным осциллографом – простое любопытство, то и сам комп может не понадобится, можно сделать осциллограф из планшета.

Звуковая карта

Звуковая карта обязательно присутствует во всех персональных компьютерах и даже в мобильных устройствах. Выход на неё (порт) – это обычно аудио-разъём на 3.5. мм. Использовать её очень просто, достаточно подключить к ней устройство подачи сигнала или устройство, которое принимает сигнал (например, микрофон).

Монитор

Монитор, как и звуковая карта, есть у любого ПК. У стационарного компьютера это отдельный монитор, у ноутбука – встроенный. Для анализа аудиосигнала достаточно любого монитора, даже несовременного.

Читайте также:  Как поределить сопротивление медного провода

Встроенный вольтметр

Необходим для контроля процедуры. Приобрести такой совсем недорого – достаточно поискать в любом специализированном интернет-магазине или на радиорынке. Присоединяется к приставке-осциллографу и выводит показатели в реальном времени.

Частотомер

Как и предыдущий прибор, легко и дёшево приобретается. Настоящий частотометр нужен пользователю редко, так как давно есть его виртуальные аналоги, которые действуют не хуже, но в то же время не требуют никаких специальных навыков.

Электрическая схема

Если вы всё же решили работать через самодельную приставку, то для осциллографа из компьютера своими руками потребуется схема. Схема эта достаточно простая и работа над ней для того, кто хотя бы раз занимался чем-то подобным, не составит никакого труда. Вам понадобятся инструменты и навыки базовой работы со схемами – соединения, теоретические знания.

ВАЖНО! Есть и более сложные схемы, но новичку лучше начать с элементарного варианта. Если первая попытка подойдёт для решения задачи, то для последующих проб сложность можно поднять, спаяв новую, более совершенную схему.

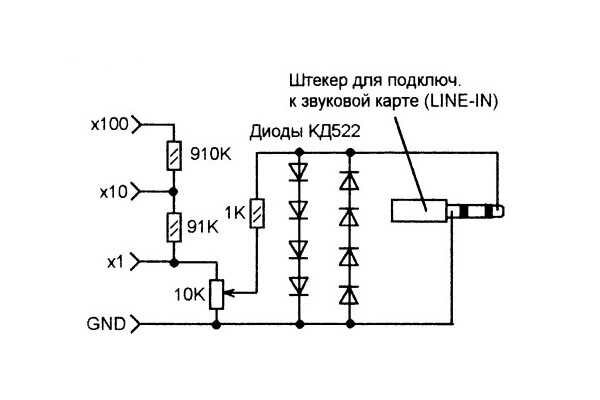

схема

Как это будет работать?

В зависимости от того, какой способ сделать осциллограф из обычного компьютера своими руками выбрал пользователь. Если это только виртуальная копия обычного прибора, то понадобится только соединить компьютер (с предустановленной программой-прибором) и источник звука. Это осуществляется через микрофон, с помощью подключения устройства с записью, необходимой для анализа, или вообще через динамики ПК.

Если же присутствует приставка (в таком случае для создания осциллографа из компьютера нужна спаянная схема), то принцип работы остаётся тем же, только самодельный прибор служит посредником между сигналом и компьютером. Данный способ является более точным – для серьёзных анализа и обработки лучше использовать его.

Проблемы при создании осциллографа

Проблемы могут возникнуть как у новичка, так и у того, кто знает, как из обычного домашнего компьютера сделать осциллограф на практике. Чтобы минимизировать шансы, лучше изучить всю теорию перед работой или настройкой, а также купить материалы с запасом, если есть необходимость изготовить приставку.

Возможные трудности:

  1. Проблемы со схемой. Схема для простейшего осциллографа лёгкая сама по себе, но если возникают сложности, можно воспользоваться видеогайдами.
  2. Программы не устанавливаются. Если программное обеспечение отказывается работать на компьютере, проверьте совместимость (соответствие требованиям операционной системы, наличие всех необходимых деталей в ПК).
  3. Результат не выводится на экран. Это проблема внутренней настройки – укажите корректный путь, чтобы сохранение и воспроизведение результатов анализа шли корректно.

Большинство возникающих проблем легко решить последующими попытками, минимальными теоретическими знаниями и опытом – стоит только набраться немного терпения.
