Как правильно выбрать осциллограф?

Выбор осциллографа для ремонта электроники

Рынок электронных осциллографов предлагает широкий выбор различных серий от разных производителей, потому вопрос, какой из них нужно выбирать для ремонта электроники остается очень актуальным.

Итак, на что следует обратить внимание, при выборе данного устройства:

  • ценовой диапазон;
  • частота измеряемых сигналов;
  • количество аналоговых каналов;
  • работа с последовательными и параллельными цифровыми шинами;

Правильный выбор цифрового осциллографа – это сэкономленные время, деньги и нервы.

осциллограф стационарный

Критерии выбора

Какой осциллограф выбрать для ремонта электроники? Существует несколько видов осциллографов. Среди них можно выделить:

По типу питания устройства

Если рассматривать возможность питания, существует два вида осциллографов: стационарные и портативные. Портативные имеют мало возможностей, диапазон частот небольшой. Их используют для работы в полевых условиях, когда главной задачей для прибора является его мобильность. Стационарные, несмотря на то, что их нельзя переносить с собой, считаются более надежными. Они как раз и предназначены для диагностики домашней техники и электроники – компьютера, планшета, смартфона. Их конструкция основана на электронно-лучевой трубке, через которую проходящий сигнал, превращается в графическую форму. Но, несмотря на надежность, они имеют ряд недостатков:

  • ограниченная полоса пропускания;
  • невысокая точность.

USB-осциллографы отличаются портативностью. Они используются в работах, которые не требуют высокой точности.

Количество каналов

По количеству каналов, делятся на двухканальные, четырехканальные, восьми – и шестнадцатиканальные. Для хорошей работы, все каналы должны ловить достаточный диапазон.

Чем больше каналов в осциллографе – тем большую площадь схемы можно охватить.

Как правило, современные устройства имеют 2 или 4 основные каналы. В эконом-моделях содержится 2 канала, хорошие модели имеют 4, а профессиональные осциллографы 4 и более. Выбор устройства по количеству каналов зависит от объема выполняемой работы.

осциллограф портативный

Полоса пропускания

При выборе устройства, обратите внимание на то, что полоса пропускания осциллографа должна быть выше максимальной частоты сигналов, которые нужно измерить.

Для измерения цифровых сигналов, лучше всего подойдет цифровой с логическим анализатором.

Читайте также:  Как проверить резистор мультиметром на работоспособность

Чем больше полоса пропускания, тем дороже прибор. Осциллографы с широкой полосой пропускания стоят от 2 до 10 тысяч долларов.

Частота дискретизации

Данный показатель означает количество выборок, который захватывает осциллограф за секунду. Этот параметр должен превышать полосу пропускания в 2,5 раза. Чем больше выборок захватывает осциллограф – тем точнее сигнал, потому при описании параметров производителем, будьте внимательны. Китайский осциллограф в этом плане ненадежен, так как при использовании более двух каналов, частота дискретизации может уменьшиться.

Цифровой или аналоговый, что лучше

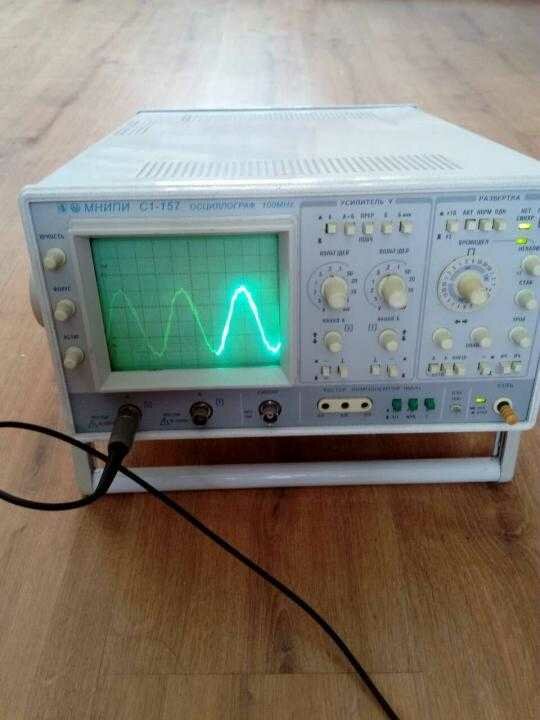

осциллограф аналоговый

Оба вида имеют свои достоинства и недостатки.

Плюсы аналоговых осциллографов:

  • Удобство интерфейса;
  • Отображение сигналов в реальном времени;
  • Простота в управлении;
  • Невысокая цена.

Недостатки:

  • Точность данного прибора очень низкая;
  • Ограниченность полосы пропускания;
  • Неудобства в эксплуатации;
  • Средства изменения сигналов ограниченны.

Теперь перейдем к цифровым осциллографам.

Их преимущества:

  • изображение можно «заморозить» на нужное время;
  • высокоточные приборы;
  • широта полосы пропускания;
  • высокая яркость экрана;
  • можно обнаружить импульсные помехи;
  • возможность подключения к гаджетам: смартфону, компьютеру или принтеру;
  • запуск сигнала в “отрицательном времени”;
  • математическая и статистическая обработка сигнала.

Недостатки:

  • Сложность в управлении;
  • высокая стоимость.

Обзор лучших приборов для радиолюбителей

  • «Сиглент SDS 1022»

Сиглент SDS 1022 осциллограф

Высокоточный прибор, отображающий все сигналы. Верхняя граница частоты сигнала доходит до 100 Гц. Работает в 3 режимах. Стоимость около 16 тысяч рублей. Погрешность в работе практически отсутствует. Обрабатывает частоту сигнала от 10 до 100 Гц.

  • Торговая марка «Ригол»

Главный их козырь – высокая производительность, простота в использовании и регулирующаяся чувствительность. Качественный фильтр практически исключает погрешности. Устройство имеет двойной дисплей.

В работе широко используется модель DS1102C. Запускается в фронтальном и наклонном режиме. Прибор двухканальный. Интерфейс простой. Цена – 20 тысяч рублей.

  • «Тектроникс TDS 3064»

Несмотря на использование для проверки электронных линий, благодаря нему можно проверить функционирование платы. Двухканальный, широкая полоса пропускания. Легко настраиваемый цифровой фильтр. Преимущество модели – 20 автоматических измерений. Благодаря функции хранения и воспроизведения, есть возможность записи данных по кадрам. Встроенные математические функции, автокалибровка, аппаратный частометр и преобразователь «Фурье». Прибор работает с задержкой старта. Компактная модель, приятный дизайн. Цена – 22 000 рублей.

  • «Тектроникс MSO 4104»
Читайте также:  Осциллограф Н313 — характеристики, содержание драгметаллов

Как и предыдущая модель, обладает широкой полосой пропускания – 100 МГц. На старте, частота дискретизации составляет 1 Гц. Главная особенность модели – встроенный входной импеданс. Прибор двухканальный, объем памяти 1 Мб.

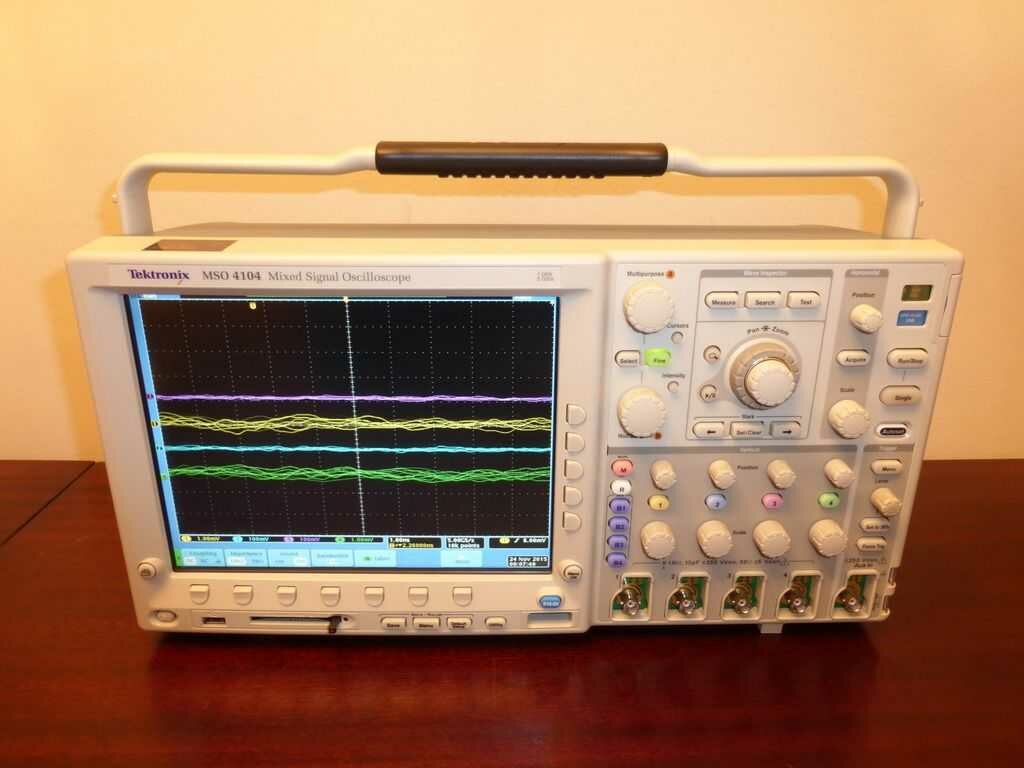

Тектроникс MSO 4104 осциллограф

Высокая чувствительность по вертикали, можно запускать по видео и фронту. Может выполнять все математические функции. Данные по измерению прибор позволяет получать автоматически. Модель довольно компактная и легкопереносимая.

Цена осциллографа -около 18 тысяч рублей.

  • Осциллографы от производителя «Акип»

Главное их преимущество – удобный интерфейс и многофункциональность. По сравнению с предыдущими приборами – полоса пропускания неширокая – около 60 МГц. Стандартный объем памяти (32 000 точек). Прибор поддерживает СР – команды, разрешение экрана – 480 на 234 пикселей. Шестиразрядный аппаратный частотомер.

USB осциллограф обзор лучших моделей

В этой категории лучшими станут Hantek, Instrustar, SainSmart. Это лучшие бюджетные варианты. Подходят для ремонта телевизоров и ноутбуков.

Основываясь на данные характеристики, выбрать нужный осциллограф будет легко.
