USB осциллограф – что это такое

Юсб осциллограф – это полноценный цифровой прибор, выполненный в виде микропроцессорной измерительной приставки, подключаемой к компьютеру через USB-порт и использующей его вычислительную мощь для наблюдения и дальнейшей обработки импульсов.

USB-осциллограф-rigol
USB осциллограф Rigol

Преимущества и недостатки такого варианта

  • небольшой и сравнительно легкий;
  • широкая полоса пропускания;
  • измерение одиночного сигнала;
  • удобный интерфейс;
  • цветной дисплей;
  • сохранение, редактирование и распечатывание данных в текстовом формате;
  • цифровая обработка (сложение, вычитание, интегрирование и др.).

Но есть и недостатки:

  • большая погрешность данных;
  • меньше объем памяти по сравнению со стационарным.

Справка! Усб осциллограф, выполненный в виде переносного устройства, может быть совмещен с мультиметром.

USB осциллограф
Hantek 2D72 250 MSa/S



Как выбрать подходящую модель на базе ПК, критерии

Разные виды осциллографов на базе ПК используют при диагностике неполадок автомобилей, двигателей машин и механизмов, бытовой техники, а также в радиоэлектронике.

Основными критериями выбора являются:

  • обработка сигнала, который поступает на входные каналы;
  • отображение результатов исследований на экране;
  • сохранение в записи процессов для упрощенного масштабирования и растяжки;
  • отметка событий, которые происходят во времени;
  • расчет средних значений и прочие математические действия, измерение амплитуды, периодов, время нарастания/спада импульса, и др.

Где будет использоваться, параметры измеряемых сигналов

USB модели исследуют амплитудные и временные параметры электрического сигнала, подаваемого на вход, и выводимого на экран. Они компактны в размерах и не требуют дополнительных источников питания. Экран монитора используется как дисплей, и позволяет увидеть высококачественные осциллограммы с высоким разрешением без искажений. Некоторые виды способны генерировать до 60 различных форм сигналов (синусоидальные, прямоугольные, треугольные, импульсные и т.д.). С помощью высокоскоростного аналого-цифрового преобразователя (АЦП) входной сигнал преобразуется в цифровой и обрабатывается компьютером. Полученную информацию можно сохранить на жесткий диск. Простота и понятность программного обеспечения, позволит с легкостью и безопасностью управлять приборами с клавиатуры или посредством мыши.

Читайте также:  Номиналы резисторов — какие бывают маркировки на корпусе

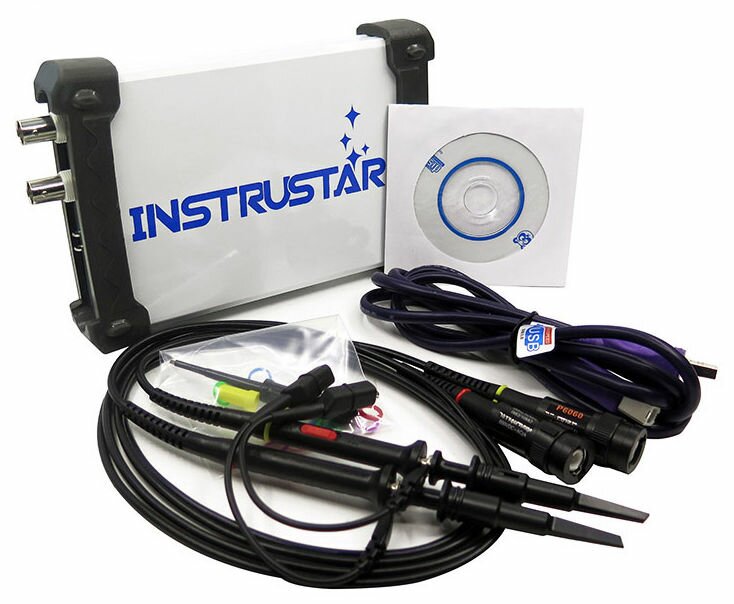

юсб_осциллограф
INSTRUSTAR ISDS 205A, 20 МГц, 2 канала

Важные характеристики осциллографов

Полоса пропускания

Отображает диапазон видимых на мониторе сигналов. Измеряется скоростью нарастания фронтов исследуемого параметра. Является самым низким значением частоты, поэтому для четкого изображения применяйте правило 3-х кратного увеличения.

Важно! Благодаря увеличенной полосе пропускания, снижается коэффициент погрешности наблюдения колебаний, фиксируются отдельно происходящие события.

Количество каналов

Число необходимых каналов варьируется в пределах от двух и до двадцати.

Двух и четырехканальные модели измеряют и сравнивают временные характеристики сигналов аналоговых устройств.

Восьми, шестнадцати или двадцатиканальные отлаживают цифровую систему, использующую параллельную передачу данных.

Осциллографы смешанных сигналов предлагают дополнительные каналы и расширяют возможности, благодаря поддержке функций логического и протокольного анализа. Они упрощают измерения и обеспечивают одновременное отображение на экране аналоговых колебаний, цифровых импульсов и данных протокольного анализа.

Внимание! Аналоговые и цифровые каналы осуществляют сбор данных синхронно, что позволяет согласовывать их во времени и анализировать в одном приборе.

Частота дискретизации

Это количество повторений взятия отсчетов непрерывного по времени сигнала, которые может захватить и отобразить прибор. Рекомендуемая величина должна не менее чем в 5 раз превышать наивысшую частотную составляющую измеряемого импульса. Для простых устройств величина составляет 1 2 Гвыб./с. Для устройств средней ценовой категории она составляет 5 10 Гвыб./с.

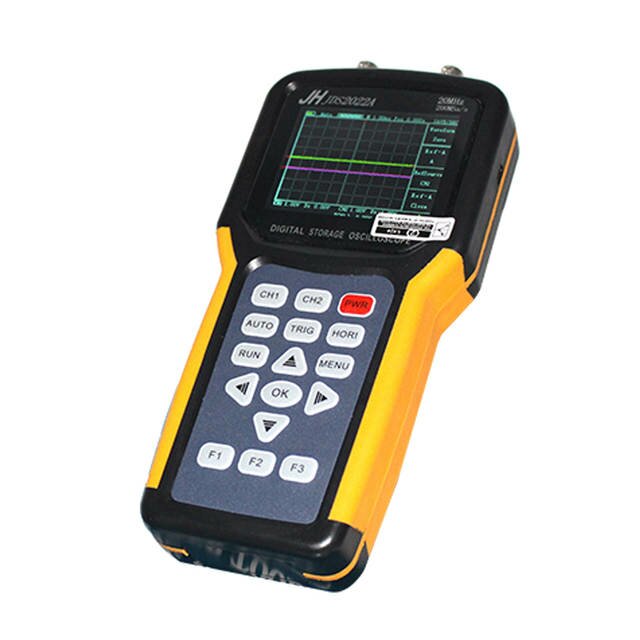

Jinhan
Jinhan JDS2022A

Важно! Чем выше показатель, тем больше шансов увеличить разрешение и увидеть одновременно происходящий процесс на экране.

Глубина памяти

Большой объем (глубина) памяти обеспечивает захват длительных сигналов с высоким разрешением вплоть до детального уровня благодаря высокостабильной частоте дискретизации (ЧД). Пользователи получают возможность просмотра более длительных периодов времени и быстрого определения аномалий сигнала или других важных событий.

Глубина памяти определяется максимально возможной длиной записи для одной выборки данных. Чем глубже память, тем более высокая ЧД может поддерживаться при захвате продолжительных периодов времени.

Чтобы вычислить необходимый показатель глубины, надо умножить время, отображенное на экране на желаемую ЧД.

Быстрота обновления осциллограмм

Это величина показывает с какой скоростью захватывается сигнал и происходит обновление изображения на экране. Более высокая скорость обновления позволяет прибору захватить и отобразить редкую аномалию или выброс.

Читайте также:  Что такое ВАХ диода
Триггер

Это результат запуска устройства, при котором оно выдает устойчивое оповещение и отображение осциллограммы. При триггерном запуске происходит декодирование сигнала и одновременное отображение единичных событий. Применяется для синхронизации снимков.

Интерфейс

С помощью интерфейсов происходит передача данных из усб осциллографа в компьютер. Чем их количество разнообразнее, тем больше шансов экспортировать информацию в ПК.

Прикладное программное обеспечение

Автоматические измерения, встроенные функции анализа и наличие прикладных программ, экономят время и облегчают работу. Выбирая модель, скрупулёзно изучите технические особенности и программное обеспечение (ПО), чтобы не оказаться в неловкой ситуации.

Внимание! С помощью ПО, вы получите развернутую информацию о возможностях прибора.

Пробники

Пробник – элемент с помощью которого происходит подключение испытуемого устройства ко входу усб осциллографа с целью приема сигнала от него и просмотра формы на экране. На выбор пробника влияют тип решаемой задачи и исследуемые сигналы. Кроме того, при каждом подключении пробник является частью тестируемой схемы.



Рейтинг лучших фирм, производителей и моделей

Выбрать новый аппарат является сложной задачей, потому что на рынке представлен широкий выбор производителей и их моделей. Есть китайские, есть русские варианты. Судя по параметрам все хорошие. Все что вам нужно, это изучив характеристики остановиться на определенном производителе и модели. Представляем рейтинг лучших фирм-производителей, в порядке убывания, с выделением популярных видов.

1. Rigol DS1054Z
2. Jinhan JDS2022A
3. INTRUSTAR MDSO ISDS205A
4. Hantek 6022BE
5. DSO 062, 068, 138, 201

Обращайте внимание на тех производителей, которые регулярно обновляют софт и добавляют новые возможности, без замены платформы. Не покупайтесь на дешевый товар по хорошей цене, не торопитесь, проанализируйте, взвесьте все «за» и «против» и только после совершайте свою самую лучшую покупку! Вам же пользоваться!
